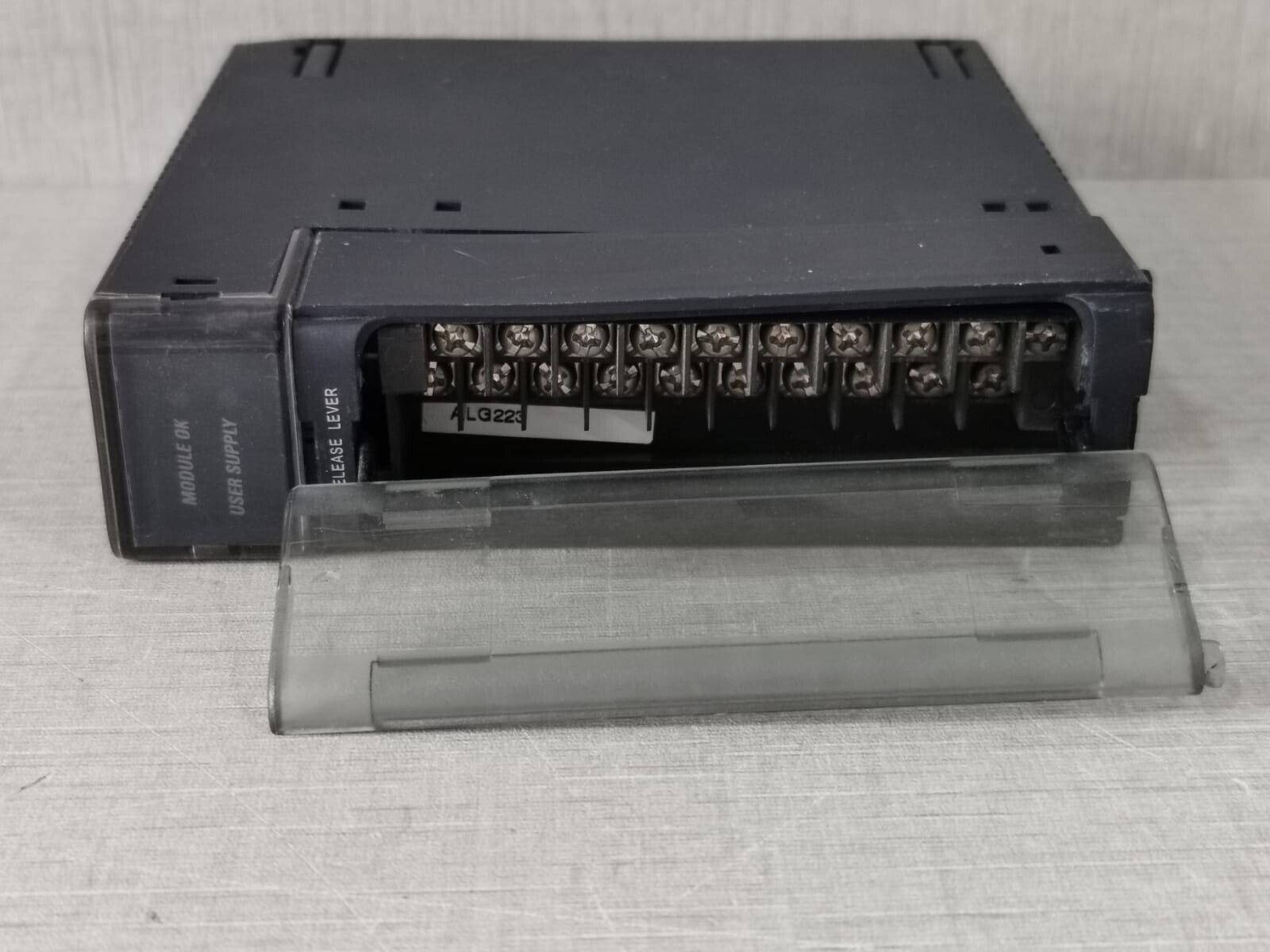

GE FANUC IC694ALG223-DB 输入模拟单模块

Description

GE FANUC IC694ALG223-DB输入模拟单模块是一款高度集成的模拟量输入模块，广泛应用于工业自动化控制系统中。以下是对该模块的详细介绍：

一、基本信息

• 品牌与型号：GE FANUC IC694ALG223-DB
• 类型：模拟量输入模块
• 通道数：16通道单端输入
• 应用场景：PLC控制系统部件、DCS系统配件、汽轮机燃机卡件、机器人系统配件、大型伺服系统备件等

二、技术规格

1. 输入范围：
   • 每个输入通道可单独配置为以下三种输入范围之一：
     • 0-20 mA
     • 4-20 mA（标准）
     • 4-20 mA（增强型）
2. 分辨率：
   • 在4-20 mA输入范围内，分辨率为4 µA（4 µA/位）
   • 在0-20 mA和4-20 mA增强型输入范围内，分辨率为5 µA（5 µA/位）
3. 转换速率：13 ms（所有16通道）
4. 屏幕刷新率：模块刷新速度为6 ms（部分来源指出为13 ms，但此数据可能因不同应用场景或软件版本而异）
5. 绝对精度：±0.25%满量程（在25°C时），±0.5%满量程（在指定工作温度范围内）
6. 线性度：< 1 LSB（从4到20 mA范围）和< 1 LSB（从100 µA到20 mA范围，适用于0到20 mA和4到20 mA增强型范围）
7. 隔离性能：现场到背板（光学）和框架地的隔离为250 VAC连续，1500 VAC持续1分钟
8. 共模电压：0伏特（单端通道）
9. 输入阻抗：250欧姆
10. 输入低通滤波器响应：19 Hz

三、功能与特点

1. 报警设定：具备可配置的报警设定，可通过监控软件进行配置，用于监测输入信号的异常情况。
2. 开路故障检测：在配置为4-20 mA输入时，该模块能报告开路故障。
3. 状态反馈：提供模块状态和外部电源供应状态到CPU的反馈，使用其分配的程序参考地址。
4. 电源要求：
   • 从PLC背板的+5 VDC总线上消耗120 mA。
   • 需要用户提供的+24 VDC电源供应65 mA加上电流回路电流。

四、应用领域

该模块广泛应用于化工、石油、建材、航天、电气等行业，作为工业自动化控制系统中的关键组件，用于连接精确测量和数据信号设备，如智能变送器、感应器、信号隔离器等。

五、注意事项

• 由于自动化设备的备件型号繁多，价格库存变动快，购买前建议联系供应商核实清楚产品型号、数量、价格等信息。
• 自行购买时，请确保从正规渠道购买，以避免购买到假冒伪劣产品。

综上所述，GE FANUC IC694ALG223-DB输入模拟单模块是一款功能强大、性能稳定的模拟量输入模块，适用于各种工业自动化控制系统。
