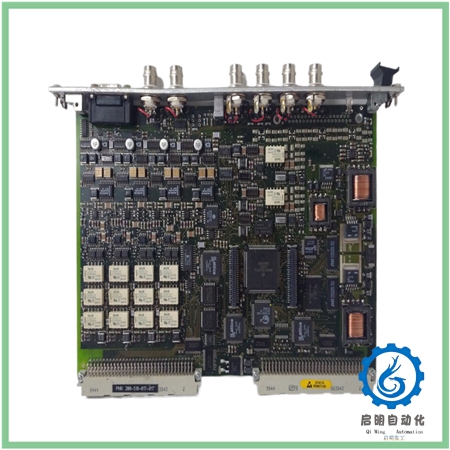

Vibro-meter 200-510-017-017 200-510-111-013 MPC4

Description

Vibro-meter 200-510-017-017 200-510-111-013 MPC4

当电流流过 R1 时，R1 上会产生压降，导致 R1 下端(晶体管 VT1 的集电极，电路中的 A 点)发生变化。假设 R1 的电阻为常数，则随着流过 R1 的电流增加，R1 上的压降会增加，导致 VT1 集电极的电压降低。相反，随着流过 R1 的电流减少，R1 上的压降会减少，导致 VT1 集电极的电压增加。

显然，通过R1，VT1集电极电流的变化转化为电路中A点电压的变化。

了解电阻特性可以更好地掌握该电路的工作原理。当电流流过电阻时，其端子之间会发生电压降，这是电阻的基本特性。分析上述电路时要注意两个细节：

(1)“R1 两端的电压”+“A 点的电压”=+V。由于 +V 是常数，因此当“R1 两端的电压”发生变化时，“A 点的电压”也必须发生变化。

(2)无论流过R1的电流是直流还是交流，R1都能将电流的变化转换成相应的电压变化。

Vibro-meter 200-510-017-017 200-510-111-013 MPC4

当晶体管VT1的发射极电流流过电阻R1时，R1上会产生压降，流过R1的电流越大，R1上的压降也越大，因此R1上的电压就代表了流过它的电流的大小。

流过R1的电流可以是直流也可以是交流，但由于过流保护电路的输入端有一个耦合电容C1，显然保护电路采样的是交流信号，而不是流过R1的直流电流。

R1两端的电压作为控制信号馈入过流保护电路，当流过R1的交流电流达到一定值(表示有潜在危险)时，R1两端的电压也达到一定值，触发过流保护电路，使电路进入保护状态
