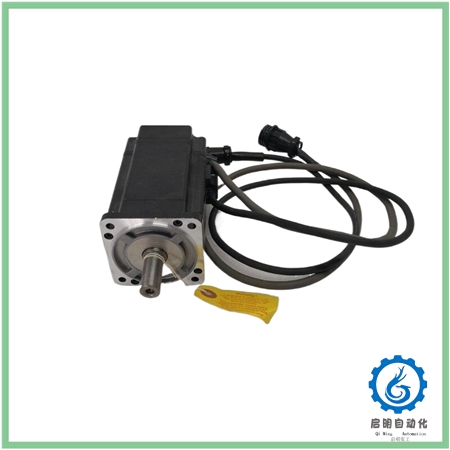

RELIANCE Y-3023-2-H00AA 无刷伺服电机

Description

• RELIANCE Y-3023-2-H00AA伺服电机是一款高性能的伺服驱动系统，具有多种显著特点，以下是对该伺服电机的详细解析：

  一、基本信息

  • 产品型号：Y-3023-2-H00AA
  • 品牌：艾伦-布拉德利（Allen-Bradley）
  • 产品类型：无刷伺服电机
  • 系列代号：轻工业
  • 框架尺寸：3023

  二、技术特点

  1. 精确控制：
     • 能够精确控制位置、速度和加速度，通常具有高精度的运动控制能力。
     • 采用闭环控制系统，通过反馈机制（如编码器）实时监测运动状态，从而实现更高的控制精度。
  2. 高响应性：
     • 具有快速的响应速度，能够在短时间内完成位置或速度变化，适用于需要快速动作的应用，如数控机床、包装机械等。
  3. 可编程性：
     • 通常具有可编程的特点，可以根据具体应用进行参数调整和控制逻辑编程，实现对电机的位置、速度、加速度等参数的灵活控制。
  4. 平滑运动：
     • 能够实现平滑的运动，避免震动和振动，适用于要求高质量运动的应用。
  5. 高转矩密度：
     • 通常具有较高的转矩密度，能够在相对小尺寸下提供较大的输出转矩。
  6. 位置保持能力：
     • 具有良好的位置保持能力，即使在停止运动时也能够保持较低的位置误差。

  三、技术参数

  • 电机绕组：在230V交流电压下工作
  • 光学编码器行数：2000 P/R分辨率和换向信号
  • 编码器电源：5伏直流电压
  • 最大径向负载：35公斤
  • 额定转速：4500转/分
  • 热阻：0.85立方厘米/瓦
  • 极数：8极
  • 外壳保护等级：IP43
  • 工作温度范围：0至40摄氏度（32至104华氏度）
  • 尺寸：140 x 80 x 80毫米（5.57 x 3.15 x 3.15英寸）
  • 轴直径：16毫米（0.63英寸）
  • 装运重量：3.9千克（8.7磅）

  四、应用场景

  RELIANCE Y-3023-2-H00AA伺服电机适用于各种工业自动化领域，特别是在需要精确控制、高响应性和可编程性的场合。它常用于执行复杂的定位和完美的速度应用以及加速度控制，在工业机器、机器人、数控机床等领域发挥着重要作用。

  五、注意事项

  • 该伺服电机应在标准工业环境中使用，避免暴露在高湿度或高环境温度下。
  • 与伺服电机轴的系统连接应是刚性的，以防止联轴器、皮带轮或皮带随着时间的推移而滑动并导致轴劣化。
  • 连接电缆应尽可能短，以减少信号干扰和能量损失。

  综上所述，RELIANCE Y-3023-2-H00AA伺服电机是一款功能强大、性能稳定的伺服驱动系统，能够满足各种工业自动化领域的需求。
