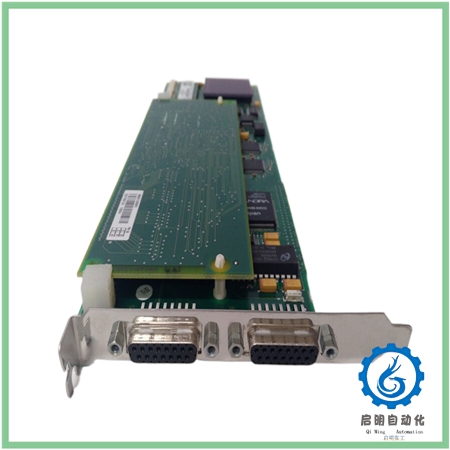

PU516 3BSE013064R1 印刷电路板模块

Description

ABB PU516 3BSE013064R1 是一款工业自动化领域的 PCB 模块（印刷电路板模块），以下是该模块的详细介绍：

1. 产品概述

• 品牌与型号：ABB，型号为 PU516，产品代码为 3BSE013064R1。
• 功能定位：作为工业自动化控制系统中的关键组件，用于数据采集、信号处理、通信传输等功能。
• 应用领域：广泛应用于电力系统自动化（如变电站自动化、配电保护）、工业控制（如传感器、执行器集成）、以及大功率设备控制等领域。

2. 技术规格

• 接口与总线：
  • 配备 1 个 MB300 端口 和 1 个 RS-232 端口，支持多种通信协议。
  • 适用于 5V 32 位 33MHz PCI 总线，兼容主流工业控制系统。
• 内存：16Mbyte，满足复杂控制逻辑的运行需求。
• 电源与保护：
  • 电源模块提供稳定输出，适应不同设备的电源要求。
  • 具备过载和短路保护功能，确保设备安全运行。
• 工作环境：
  • 工作温度范围：-40°C 至 +100°C，适应高冲击、高振动及高湿度环境。

3. 功能特点

• 高速数据处理：支持实时采样率 500Msa/s，有效采样率 50GSa/s，带宽 100MHz，满足高速数据采集需求。
• 灵活配置：
  • 提供 3 种光标模式 和 32 种自动测量参数，便于参数调整和优化。
  • 支持 5 种触发功能（边沿、脉冲、视频、斜率、交替），适应不同应用场景。
• 存储能力：内置 2 组参考波形 和 20 组波形存储，方便数据回溯和分析。
• 通信接口：
  • USB Host：支持 U 盘存储及固件升级。
  • USB Device：实现 PC 远程控制及 PictBridge 打印。
  • RS-232：标准串行通信接口。
  • Pass/Fail 接口：用于测试和验证。

4. 优势与应用场景

• 优势：
  • 高可靠性：工业级设计，适应恶劣环境。
  • 易扩展性：模块化设计，便于系统升级和扩展。
  • 强兼容性：支持多种通信协议和总线标准。
• 应用场景：
  • 电力系统：变电站自动化、配电保护与控制。
  • 工业控制：生产线自动化、机器人控制。
  • 能源管理：大功率整流器、电力系统监控。

5. 注意事项

• 兼容性：使用前需确认与主控系统的兼容性，避免性能问题。
• 维护保养：定期检查设备状态，确保长期稳定运行。
• 安装环境：需满足温度、湿度等环境要求，避免极端条件影响设备寿命。

6. 采购与支持

• 供应商：可通过 ABB 官方渠道或授权代理商（如厦门改变网络科技有限公司、贵州源妙自动化设备有限公司等）采购。
• 技术支持：ABB 提供全面的技术支持和售后服务，确保用户无忧使用。

总结

ABB PU516 3BSE013064R1 是一款高性能、高可靠性的工业自动化 PCB 模块，适用于多种复杂工业场景。其强大的数据处理能力、灵活的配置选项和广泛的兼容性，使其成为工业控制系统中的理想选择。
