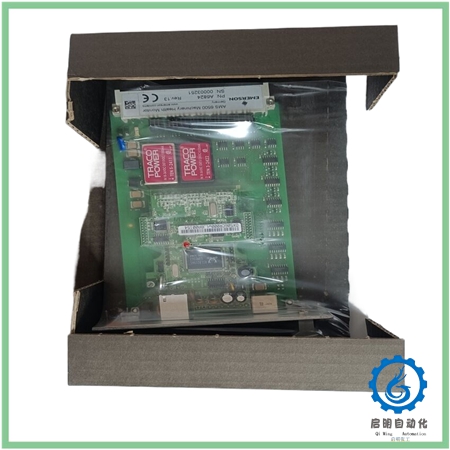

EMERSON A6824 监视器机箱选项

Description

EMERSON A6824模块是一款专为工厂最关键的旋转机械设计的ModBus和机架接口模块，旨在提供高可靠性。以下是对该模块的详细介绍：

一、模块概述

• 用途：该模块用于从所有AMS 6500模块读取参数，并通过ModBus TCP/IP和/或ModBus RTU（串行）输出这些参数。它可与其他AMS 6500监控器一起使用，组成完整的API 670机械保护监控器。
• 应用范围：包括蒸汽、燃气、压缩机和水力涡轮机械等。

二、功能特点

1. 无缝集成：操作员可在控制环境中获得机械健康参数，实现无缝集成。
2. 本地图形显示器供电：该模块为保护架上的本地图形显示器提供动力，以便读取机器和仪表信息。
3. 可配置性：可配置ModBus TCP/IP或ModBus RTU，或同时使用冗余路径，提高系统的灵活性和可靠性。
4. 空间节省：3U大小、1插槽的插入式模块比传统的6U卡减少了一半的机柜空间需求。
5. 安全性：符合API 670标准的热插拔模块，受密码保护的用户配置，确保系统安全。
6. 自检功能：包括监控硬件、电源输入和硬件温度，提高系统的稳定性和可靠性。

三、技术规格

• 数据输出：
  • ModBus RTU（串行）：19.2 kbaud，数据位8，奇偶校验偶数，停止位1。
  • ModBus以太网：RJ 45插口，10BaseT。
• 默认地址：IP地址192.168.255.1，子网掩码255.255.255.0。
• 环境参数：
  • 工作温度：0°C – 65°C（32°F – 149°F）。
  • 存储温度：-30°C – 85°C（-22°F – 185°F）。
  • 相对湿度：5% – 95%，无冷凝。
  • 振动：IEC 68-2，第6部分。
  • 冲击：IEC 68-2，第29部分。
• 抗电磁兼容性：EN50081-1 / EN50082-2。
• 功耗：最大5W。

四、物理特性

• 尺寸：A6824模块是6TE宽的模块，无冗余选项，用于IMR6000系列19″机架。
• 指示灯：绿色LED表示电源正常。
• 手柄：方便拆卸卡并提供模块和传感器识别板。

五、应用实例

EMERSON A6824模块在多个工业领域得到了广泛应用，特别是在需要高可靠性和精确控制的旋转机械监控系统中。通过其强大的数据读取和传输能力，以及灵活的配置选项，该模块为工厂操作人员提供了实时的机械健康参数，帮助他们更好地维护和监控关键设备。

综上所述，EMERSON A6824模块是一款功能强大、可靠性高的ModBus和机架接口模块，适用于各种工业场合的旋转机械监控系统。
