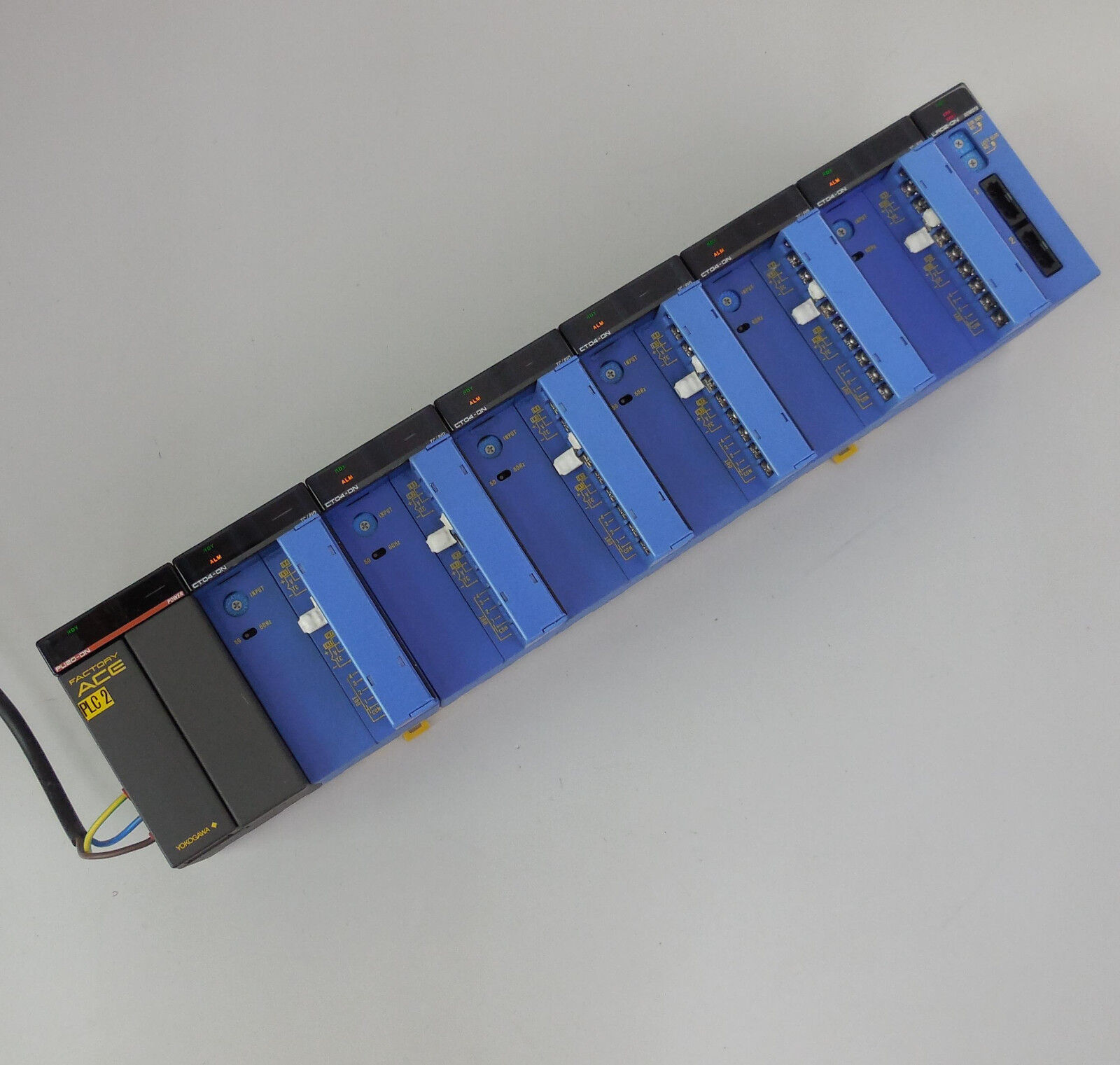

Yokogawa PU20-0N F3CT04-0N F3LR02-0N PLC

Description

Yokogawa PU20-0N F3CT04-0N F3LR02-0N PLC

在本应用示例中，范围为0.1 mA至0.5 mA，外加电压为600伏。较小的外加电压自然会导致较小的漏电流。对于这些电流值，计算等效关断状态电阻值将产生6兆欧至1.2兆欧的范围。

请记住此值，一名技术人员正在对线圈开路的设备进行故障排除，测量到线圈两端的电压为112伏，预计电压为0伏。PLC端子被验证为关闭，但仍有112伏电压。产量变坏了吗？

Yokogawa PU20-0N F3CT04-0N F3LR02-0N PLC

由于线圈开路，万用表一接通就接通了电路。微小的漏电流通过了电表，记录了一个电压，但这个112伏的测量值合理吗？

标准数字式万用表的内阻在10到20欧姆之间。大多数好的工具将接近20兆欧的水平。如果测得的电压为112，内阻为20兆欧，则电流约为5.6微安。

回到PLC，三端双向可控硅开关必须降低剩余的8伏电压。给定5.6微安的泄漏电流，等效电阻约为1.5兆欧。根据规格表，这在三端双向可控硅开关的合理范围内。

最有可能的是，对于120 VAC电源，电压值约为80-110伏，对于24 VAC电源，电压值约为20-23伏（电源电压越小=泄漏电流越小，电表压降越小）。
