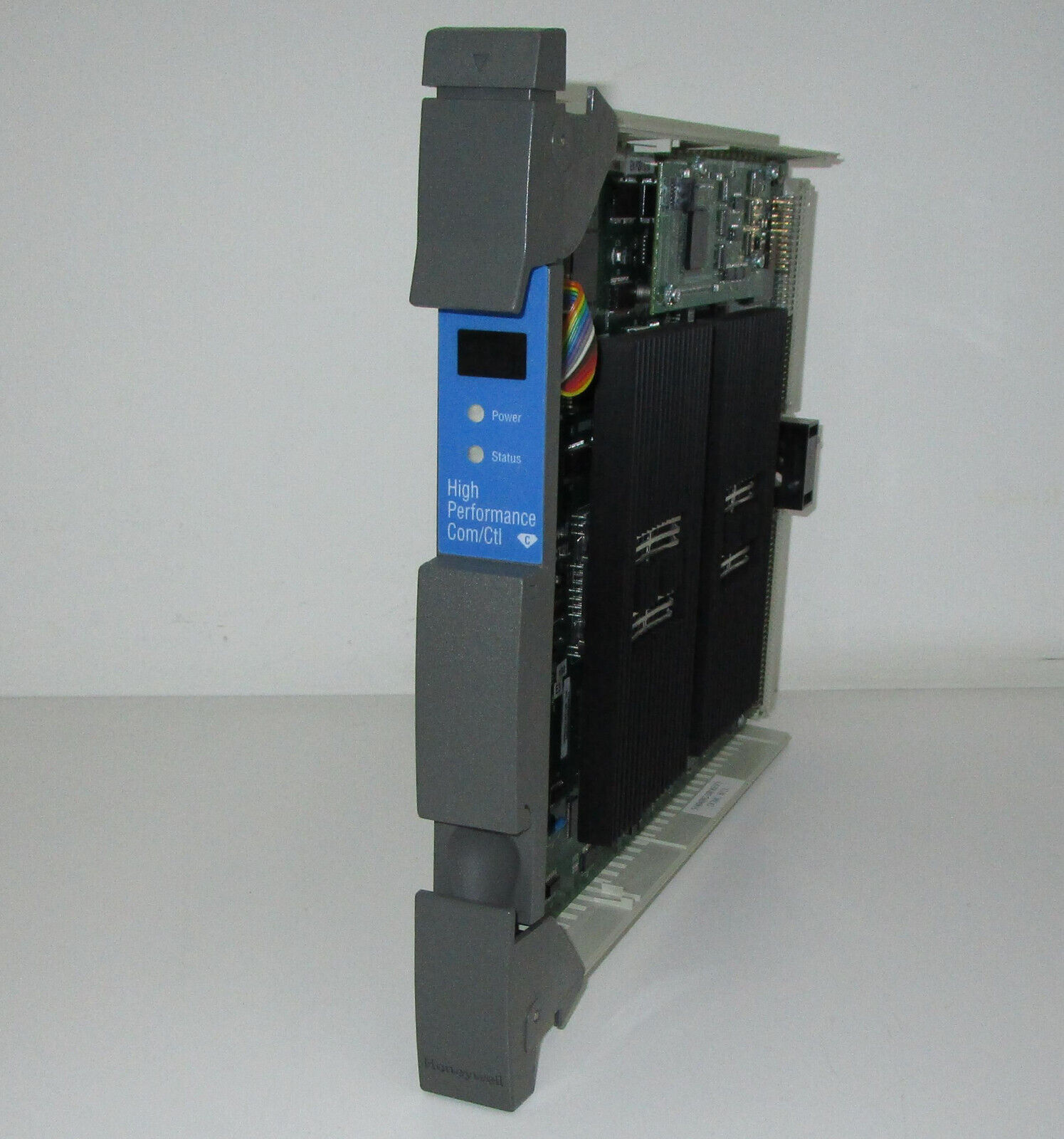

Honeywell 51403988-150 HDW COMM 中继终端板卡

Honeywell 51403988-150 HDW COMM

第一组触点为1-5-9，第二组触点为4-8-12，线圈为13-14。

将这些与更大的普通双极继电器4PDT进行比较，我们还会发现双极模型中所有神秘缺失的数字。

对于带有四个触点组的继电器，1-4表示常闭(N.C .)端子。5-8表示常开(N.O .)端子。最后，9-12是为a提供电压的公共脚端干接触.

端子13和14表示NEMA公约中的线圈。

例如，假设您需要将一个电路连接到一组常开触点。您应该会使用5号和9号端子，或者8号和12号端子。

Honeywell 51403988-150 HDW COMM

对于N.C .连接，可以选择1和9，或者4和12。

关于最小的继电器，我们预计SPDT继电器只有1 – 5 – 9 – 13 – 14个端子。从前面的描述中，现在可以清楚地看到每个数字所代表的含义。
