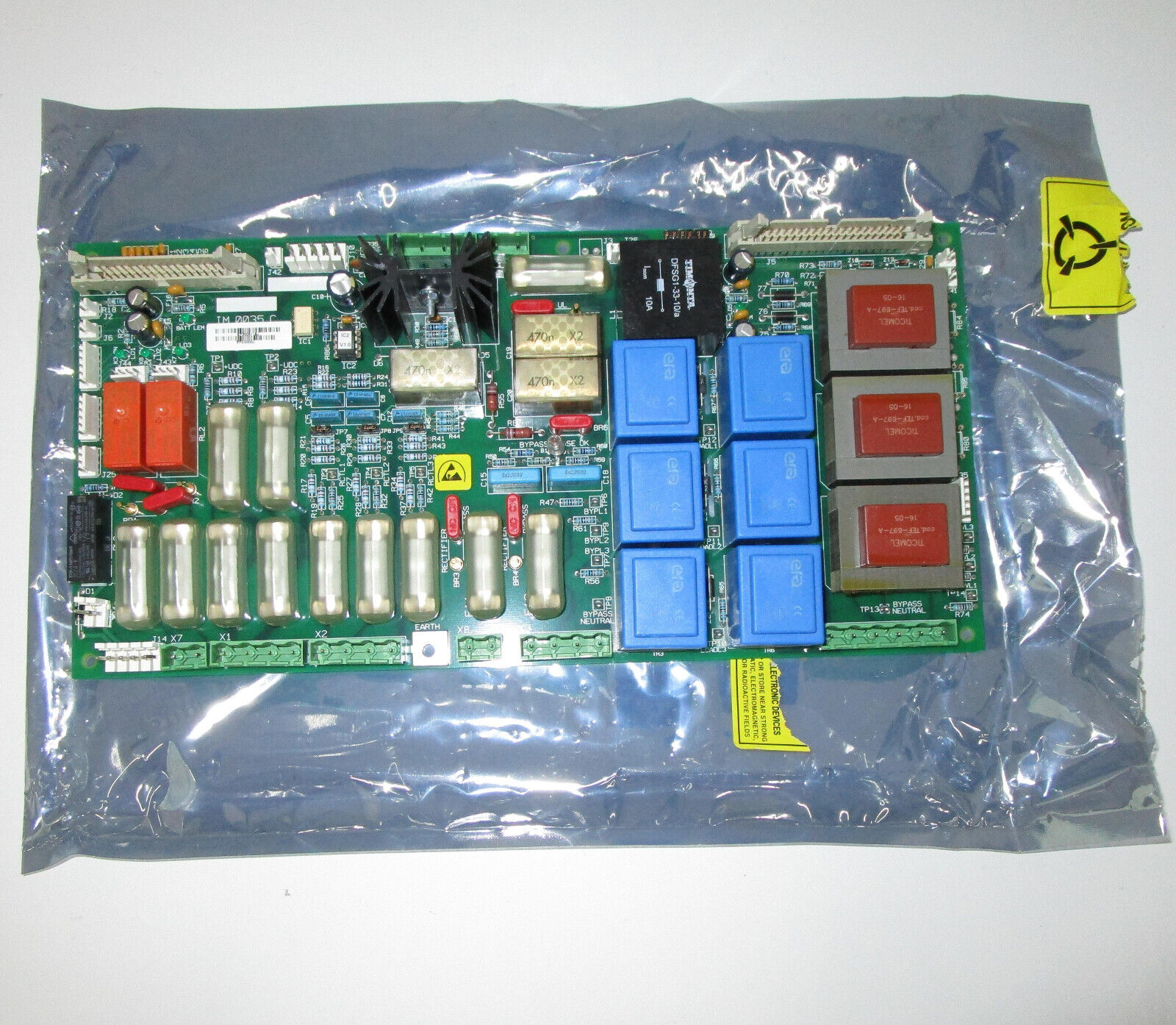

GE IM 0035 C IM0035C PCB电路板卡

GE IM 0035 C IM0035C PCB电路板卡

确定线圈功能后，移至继电器的接触端子继续测试。首先使用欧姆表从公共端子到常闭端子进行测量。如果提供了手动拨动开关，您也可以测试常开端子。电阻很可能是两个值中的一个。

在一个功能继电器公共端子和常闭端子之间的电阻不应超过几分之一欧姆。数据手册将显示预期的精确值和容差，但通常为0.05欧姆或50毫欧。

GE IM 0035 C IM0035C PCB电路板卡

在做出决定之前，请确保测试您的万用表引线-仅引线的电阻可能接近0.5欧姆，这将显著影响您的读数!如果闭合触点的电阻高于公差上限，可能会导致触点电压损失和散热过多。旧的、经常使用的继电器会显示出接触电阻增加，特别是如果它们已经用于切换110伏交流负载。

许多万用表无法测量如此低的电阻，因此在这些情况下很难判断。然而，在带电电路中测试触点间的电压将显示触点损失的毫伏。将此电压降与功能电路中已知工作继电器的电压降进行比较，以便进行更好的测量。
