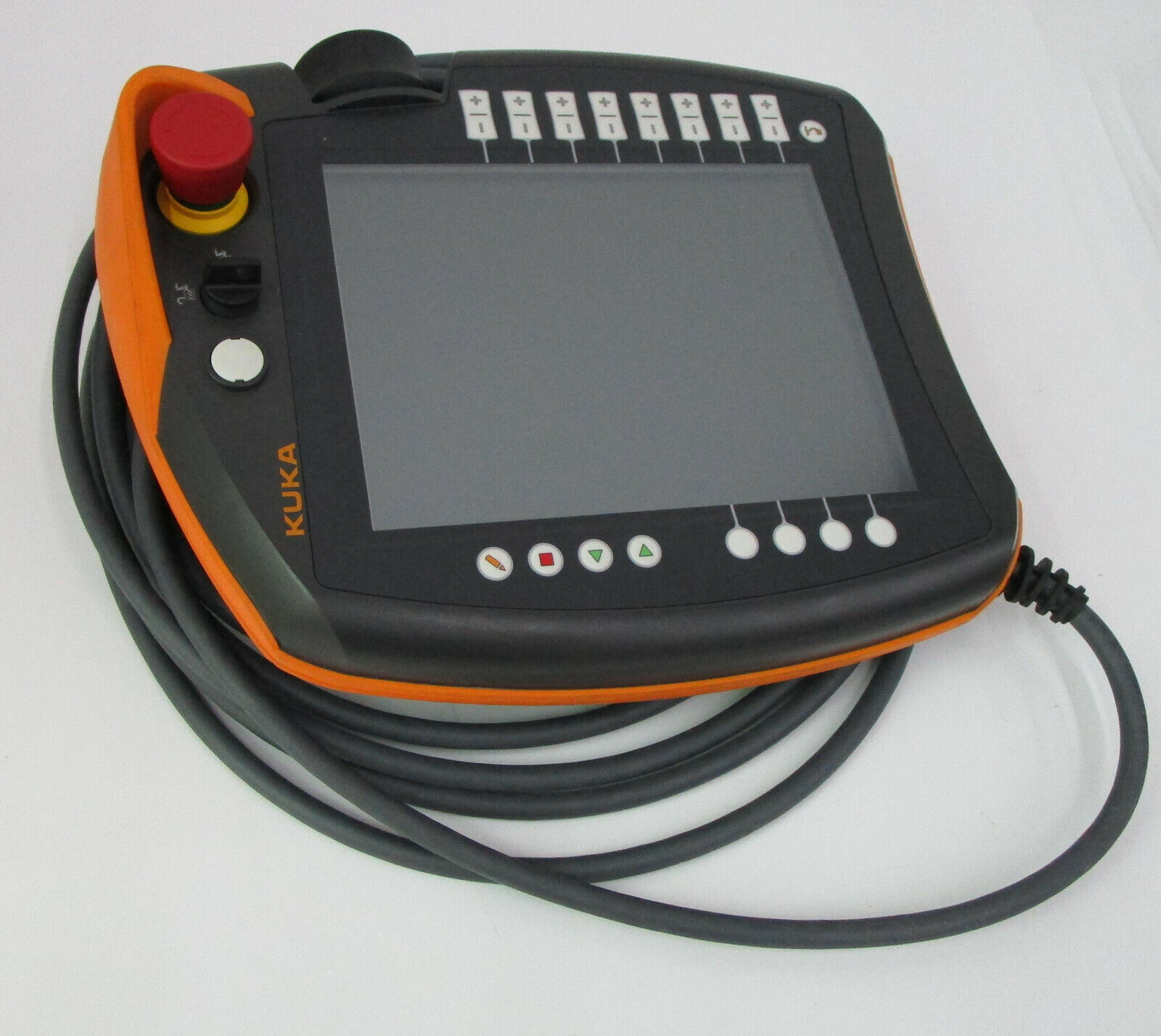

KUKA 00-168-334 库卡机器人手操器

KUKA 00-168-334 库卡机器人手操器

测试继电器线圈包括确定电阻是大于还是小于其应有值。首先，从插座上的接线端拆下一根电线，或者从插座上完全拆下继电器。使用欧姆表测量线圈的电阻，准备好三个不同的值。

如果读数为OL，这意味着该值超出了仪表的测量范围，或者线圈“开路”。请注意，指示灯LED可能仍然亮起，因为它与线圈平行。即使线圈损坏，LED仍会亮起。

如果读数小于5欧姆左右，这也表示故障。最有可能的是，导线绝缘层已经熔化，导线匝数大大减少，导致线圈“短路”。在这种情况下，输入保险丝或断路器可能因负载电流增加而跳闸。如果是这种情况，请调查短路的线圈，而不是开路的电线。

KUKA 00-168-334 库卡机器人手操器

最后，该值可能在100-1000欧姆的范围内，使得确定比简单的即时评估更困难。您需要准备一份数据表，或者手头上有一个已知工作正常的相同继电器来比较数值。

如果线圈的电阻小于数据表或已知的良好值，很可能是匝数减少，没有足够的电感来产生切换触点所需的磁场。
