GE Energy IS200SPIDG1ABA 输出端子逻辑上断电

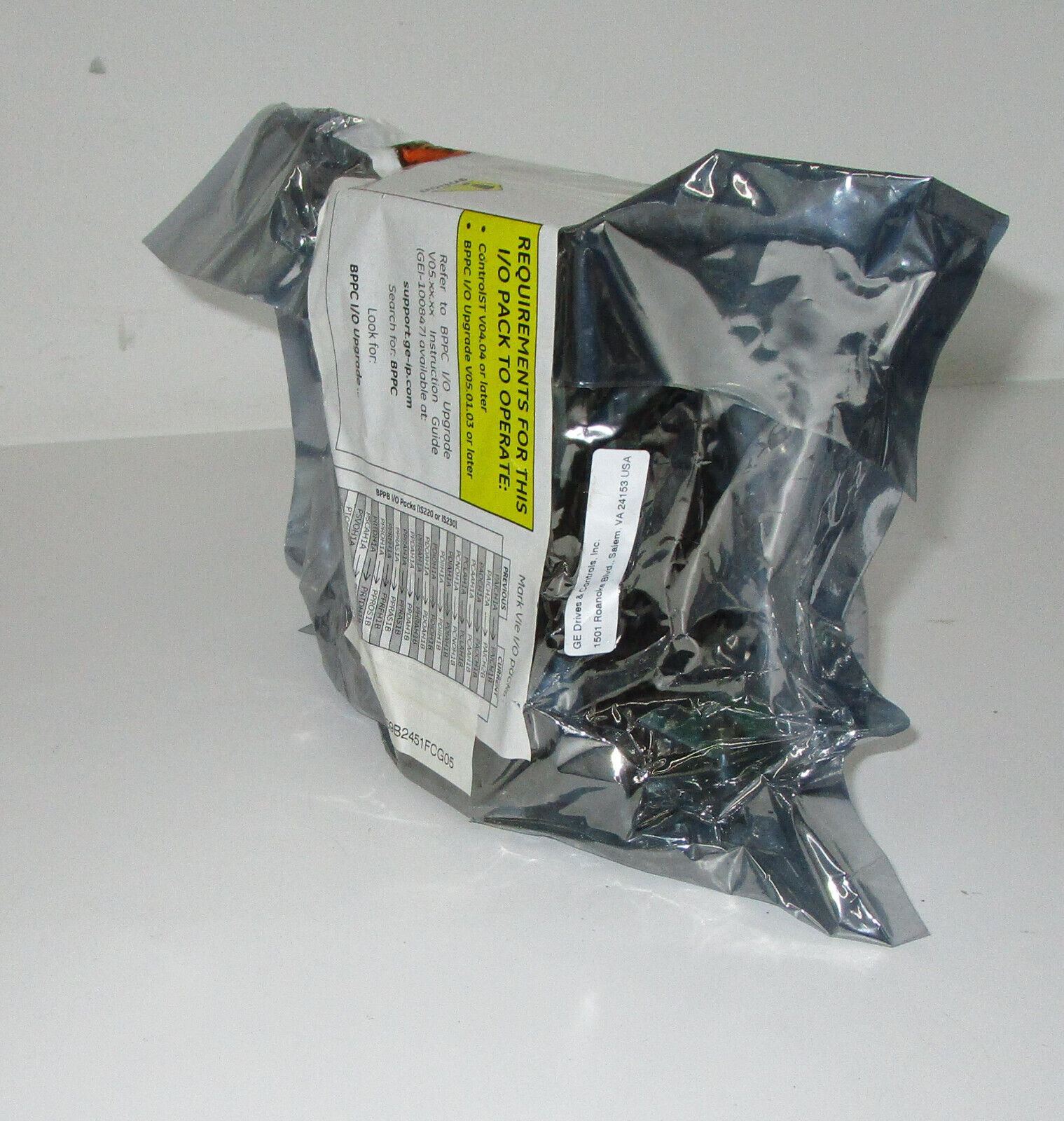

GE Energy IS200SPIDG1ABA

在光耦合器件中，需要少量功率来驱动电路板上小型密封集成电路(IC)封装内的IR LED。LED发出的光照射到光电晶体管上，光电晶体管就像一个阀门，允许更多的电流流经外部电路中的继电器线圈。

为了正向偏置红外LED，它需要一个小电压-比大多数可见彩色LED小。小于2伏的值通常就足够了。

有了这些知识，现在很清楚，从输出模块测得的2.2伏电压足以打开LED，即使输出端子逻辑上断电。

GE Energy IS200SPIDG1ABA

光耦合器内部的红外LED比可见的红色指示灯LED需要更低的电压。这意味着，尽管串联电阻仅允许勉强够红色LED发光的功率，但内部深处的红外LED仍在发光。

许多固态输入设备都会遇到这个问题，例如固态继电器(SSRs)和任何使用晶体管或运算放大器放大输入的组件。在这种情况下，即使很小的电压也可以被放大以驱动大负载。双极晶体管(BJT)只需要大约0.7伏就开始导通，场效应晶体管(fet)可能小于0.5伏。

光耦合器可能会遇到这个问题，但显然，如果您计划将PLC与固态设备接口，记住这个诊断非常重要。
