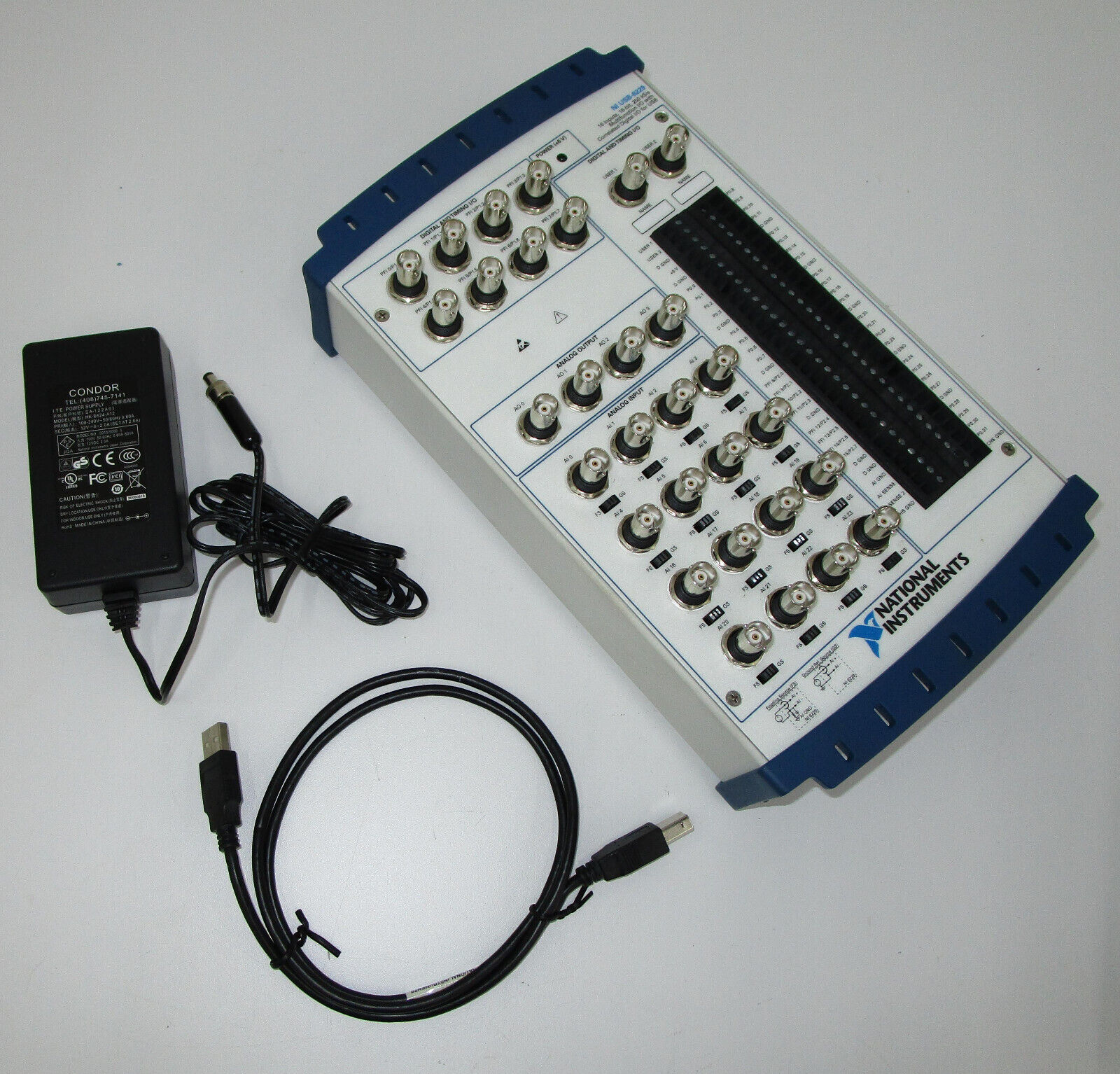

National Instruments USB-6229 197981A-01L 采集卡模块

National Instruments USB-6229 197981A-01L

大多数相同的规则适用于输出，就像它们适用于输入一样。唯一的区别是，大多数布线情况更简单，因为几乎所有的输出设备都可以使用任何一种输出端子。一个例外是具有公共端子的LED堆叠灯。这些器件要么是源极，要么是漏极，但即使在这种情况下，它们通常也能接受两种极性。

这并不意味着在连接输出设备时应该忽略极性。许多线圈都有二极管保护，如果反极性接线，电流几乎可以不受限制。输出端不像输入端那样配备限流电阻，如果允许电流过大，它们可能会损坏。这是一个警告，但是过电流超出了本文的范围。

National Instruments USB-6229 197981A-01L

大多数输出端子是源端，这意味着这些端子通电时提供24伏电压。由此产生的电流通过负载器件流回DC负电源。如果负载设备标有+和-(像带有内置二极管的继电器)，则+应连接到输出端子，-应返回电源负极。下图显示了一个正常工作的源输出。
