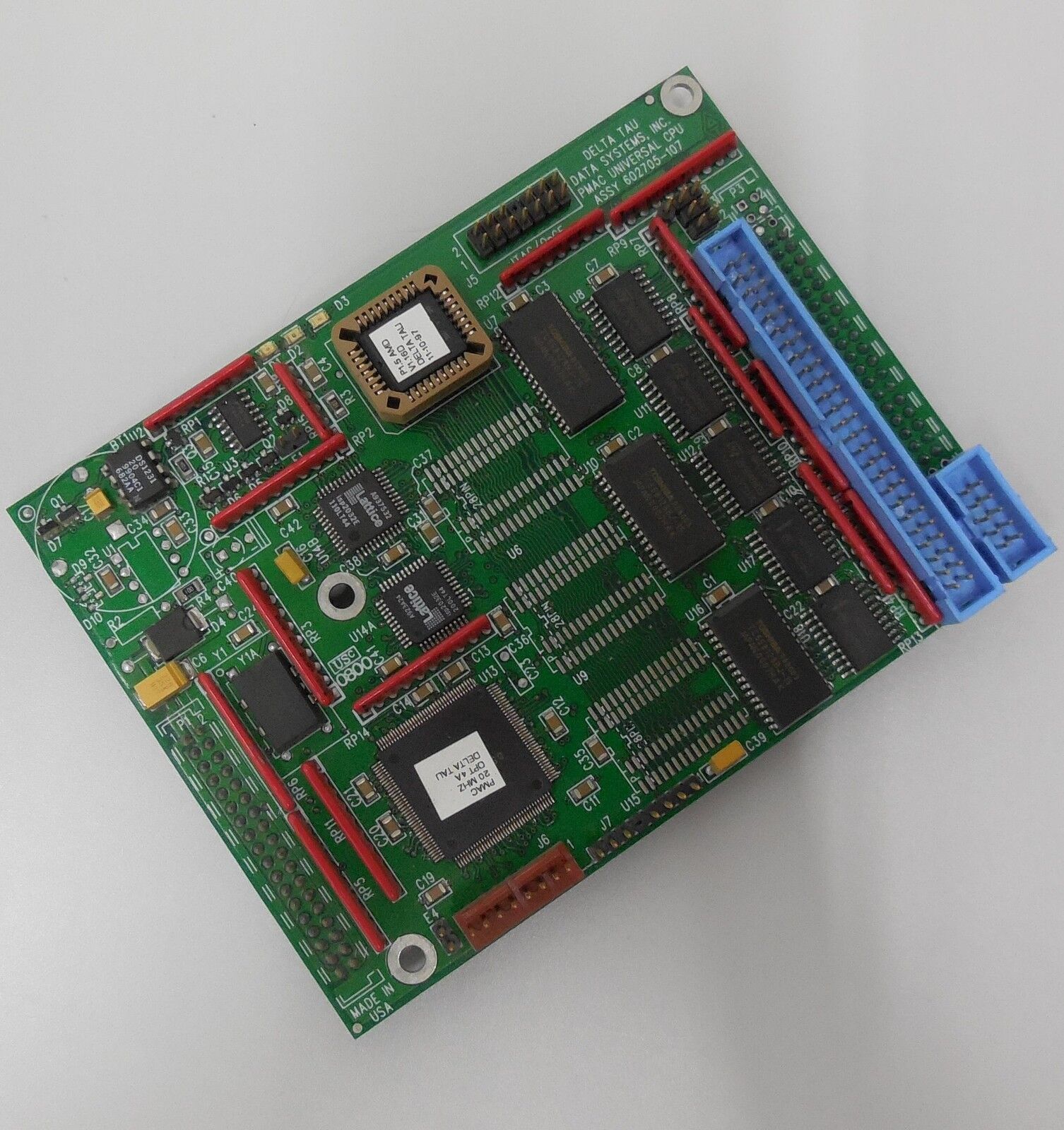

Delta Tau PMAC 602705-107 通用CPU组件

Description

Delta Tau PMAC 602705-107 通用CPU组件

当处理离散输入或输出时，我们必须了解设备是否下沉还是下沉。这些术语指的是哪个器件提供电源，哪个器件提供接地，因为两者都必须始终存在。

吸电流输入提供地，而源电流输入提供电源。不正确地连接吸收器件可能会损坏器件，因为你会在相反的方向上施加电流。在许多典型的控制系统中，输出模块是源，输入模块是汇。因此，如果我们将源输出模块连接到吸收输入设备，系统将正确检测输出状态。

在我们研究NPN和PNP的晶体管术语之前，下图显示了一个吸电流PLC输入，我们可以看到，电压将通过开关打开或关闭，PLC会将此识别为输入的打开或关闭。

Delta Tau PMAC 602705-107 通用CPU组件

三线传感器也定义了汇和源类型，但它们通常被称为NPN或PNP。负-正-负(NPN)相当于吸收，正-负-正(PNP)相当于源。

这些术语通常与传感器或继电器一起使用，定义了设备需要如何接线。激活时，NPN传感器将启用接地路径(DC公共回路)。如果我们看一个有基极(B)、发射极(E)和集电极(C)的晶体管，当基极有足够的正电流时，电流将从集电极流向发射极。

此示例显示了NPN光学光电传感器当特定波长的光(通常具有可调强度)呈现给传感器时，可以提供所需的电流。PLC提供信号线电流，当传感器通电时，少量电流将流向蓝线。模块会将此识别为“通电”或“真”信号。
