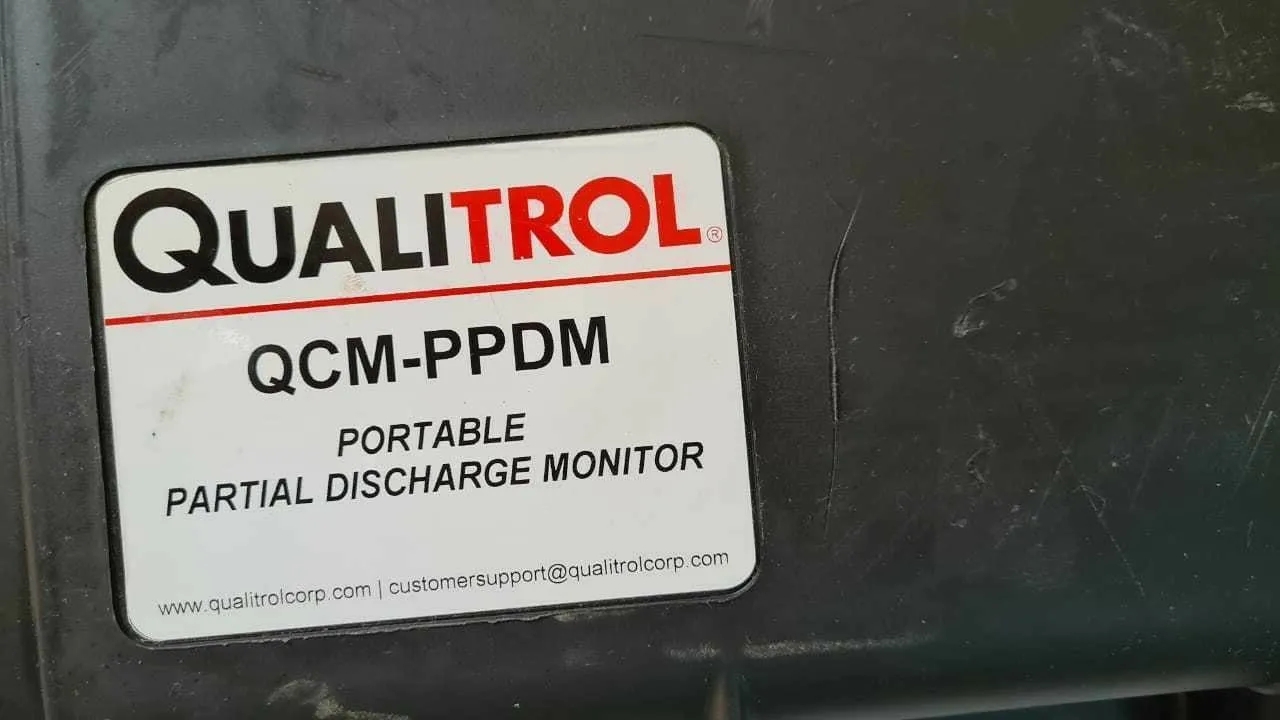

QUALITROL QCM-PDM 便携式局部放电监测仪

Description

QUALITROL QCM-PDM便携式局部放电监测仪是一款专业的电力设备监测设备，主要用于评估气体绝缘开关（GIS）的绝缘性能，以便在发生任何故障前采取纠正措施。以下是对该监测仪的详细介绍：

一、产品概述

QUALITROL QCM-PDM便携式局部放电监测仪是一款高性能、高性价比的在线局部放电（PD）监测解决方案。它专为1到6个气室的较小GIS设计，能够在资产故障或损坏之前实时检测缺陷，确保电力系统的稳定运行。

二、产品特点

1. 实时检测与评估：该监测仪能够实时检测GIS中的局部放电现象，并通过数据分析评估绝缘性能，为操作人员提供及时的风险评估和维护决策依据。
2. 完全特征化和近似定位：局部放电的完全特征化和近似定位功能使得操作人员能够更准确地了解放电情况，从而制定更有效的维护计划。
3. 高性价比：作为一款在线PDM解决方案，QCM-PDM在保证性能的同时，具有较高的性价比，适合各种规模的电力系统使用。
4. 坚固可靠的设计：监测仪采用坚固可靠的设计，具有卓越的抗干扰性，能够在恶劣的环境条件下稳定工作。
5. 易于扩展与连接：QCM-PDM可以连接任何可用的UHF耦合器，内部、窗口或安全耦合器系统可以从1个传感器扩展到24个传感器，满足不同规模的监测需求。

三、功能与应用

1. 功能：
   • 实时显示局部放电活动，提供2D和3D PRPD、PRPS数据分析。
   • 定期存储点波（POW）数据，以便进行趋势分析。
   • 事件模式捕捉单独事件，记录并分析局部放电的具体情况。
   • 数据可在硬盘上存储长达10年，确保历史数据的可追溯性。
   • 自动自检功能，带故障记录和报警，确保监测系统的稳定运行。
   • 可通过公司LAN或调制解调器将数据传输到远程站点，实现远程监控和管理。
2. 应用场景：
   • 发电厂和大型工业消费者的GIS和电力变压器绝缘系统监测。
   • 新GIS的安装和调试过程中的PD测试和分析。
   • 组装或制造的GIS和变压器质量检测。
   • 科研实验室中任何绝缘材料的PD测量。

四、总结

QUALITROL QCM-PDM便携式局部放电监测仪是一款功能强大、性价比高的电力设备监测设备。它通过实时检测和分析GIS中的局部放电现象，为电力系统的稳定运行提供了有力保障。同时，其坚固可靠的设计、易于扩展的连接方式以及丰富的数据分析功能，使得该监测仪在各类电力系统中具有广泛的应用前景。
