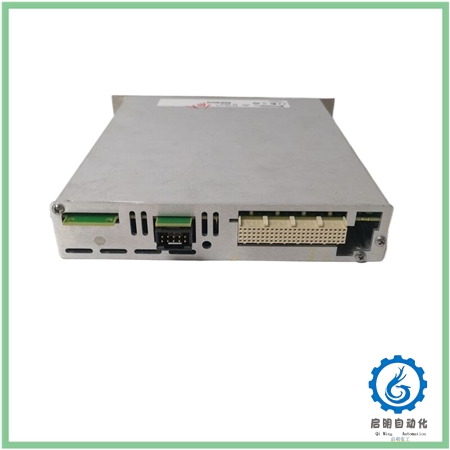

NI SCXI-1193 多路复用器开关模块

Description

• NI SCXI-1193模块是一款由National Instruments（NI）公司生产的高密度、32通道RF多路复用器开关模块。以下是关于该模块的详细介绍：

  一、基本参数与特性

  • 通道数：32通道
  • 信号频率范围：从DC到超过500MHz
  • 连接器类型：高密度推进式MCX连接器
  • 尺寸：1.2 x 6.8 x 7.8英寸
  • 重量：2盎司
  • 工作温度范围：0°C至50°C（推荐），-20°C至70°C（储存）
  • 湿度范围：5%至85%（非冷凝）
  • 电源要求：+5 VDC at 50 mA, +18.5 VDC to +25 VDC at 170 mA, -18.5 VDC to -25 VDC at 170 mA

  二、功能与应用

  • 多路复用功能：允许用户在多个测量通道之间进行快速切换，实现对多个信号源的复用。
  • 高带宽特性：适用于需要对高频信号进行测量和分析的应用。
  • 模块化设计：作为SCXI系列的一部分，该模块通过模块化的设计与其他SCXI模块和设备兼容，便于用户根据需要进行系统的灵活配置和扩展。
  • 集成高频设备：主要用于集成高频设备，如PXI-5404频率发生器和PXI-5112高速数字化仪。
  • 广泛的应用领域：在无线通信、雷达系统、电子战等高频应用中具有重要作用。

  三、配置与兼容性

  • 多种配置模式：可配置为未端接多路复用器、外部端接多路复用器或尺寸多样的稀疏矩阵。
  • 灵活的拓扑结构：包括四路8×1多路复用器、四路4×1端接多路复用器、双路16×1多路复用器、双路8×1端接多路复用器、32×1多路复用器、16×1端接多路复用器和独立模块等。
  • 电缆兼容性：适用于MCX-MCX电缆、MCX-BNC电缆、MCX-SMB电缆或MCX-SMA电缆，每根电缆都有0.3米或1.0米长。

  四、其他特点

  • 高度灵活性和耐用性：采用屏蔽式电缆设计，具有高度灵活性和耐用性，适用于各种工业和实验室环境。
  • 编程配置：可以通过编程进行配置，以适应不同的应用需求。
  • 最大扫描速率：每秒100次操作。

  综上所述，NI SCXI-1193模块是一款高性能、高密度的RF多路复用器开关模块，适用于各种需要高频信号多路复用的应用场景。
