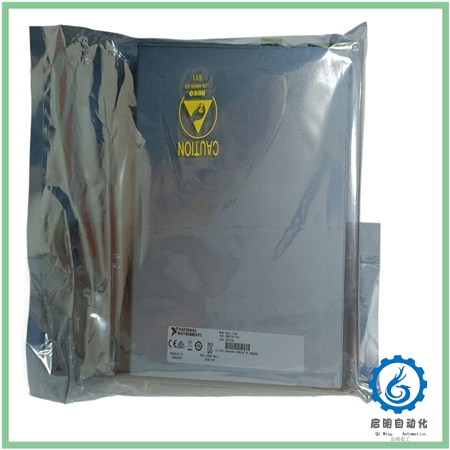

NI SCXI-1193 多路复用器开关模块

Description

NI SCXI-1193模块详细介绍

一、基本信息

产品名称：NI SCXI-1193

型号：776572-93

制造商：National Instruments（简称NI）

功能：NI SCXI-1193是一款高密度、32通道的RF（射频）多路复用器开关模块，设计用于NI的SCXI（Signal Conditioning eXtensions for Instrumentation）模块化数据采集系统。该模块的主要功能是在测量和测试应用中实现多路信号的切换和复用，支持高频信号的测量和分析。

二、技术参数

性能指标：

• 通道数：32通道
• 信号频率范围：从DC到超过500 MHz
• 扫描速率：最大每秒100次操作
• 继电器寿命：机械寿命5000万次循环，电气寿命30万次循环（30V，0.3A DC电阻）
• 功耗限值：总RF功耗限值7W（在整个环境工作温度范围内有效）

接口类型：

• 输入/输出连接器：36个MCX插孔，适用于多种不同类型的电缆，如MCX-MCX、MCX-BNC、MCX-SMB、MCX-SMA电缆，每根电缆可选0.3米或1.0米长。
• 触发连接器：2个SMB插孔

兼容性：

• 系统兼容性：作为SCXI系列的一部分，SCXI-1193模块与其他SCXI模块和设备兼容，支持模块化数据采集系统的灵活配置和扩展。
• 软件集成：与NI的LabVIEW软件紧密集成，提供图形化编程环境，便于数据采集、仪器控制和测试自动化。

物理属性：

• 尺寸：1.2 x 6.8 x 7.8英寸（3.0 x 17.3 x 19.8厘米）
• 重量：2盎司（约56.7克）
• 工作温度范围：0°C至50°C
• 储存温度范围：-20°C至70°C
• 湿度范围：5%至85%，非冷凝

三、应用场景

NI SCXI-1193模块广泛应用于需要高频信号多路复用的场景，如：

• 工业自动化：在生产线测试、质量监控等环节中，用于信号的快速切换和复用，提高测试效率和准确性。
• 无线通信：在无线通信设备的研发和测试过程中，支持高频信号的测量和分析，确保设备性能达标。
• 雷达系统：在雷达系统的信号处理和测试中，实现多路信号的灵活切换和复用，支持复杂的信号处理流程。
• 电子战：在电子战模拟和测试中，模拟多种信号环境，进行信号分析和处理。

尽管SCXI-1193模块在工业自动化、无线通信等领域有广泛应用，但直接将其应用于嵌入式系统或智能家居等场景可能不是其主要用途，因为这些领域更多关注低功耗、低成本和易集成性，而SCXI-1193模块更侧重于高频信号的多路复用和测量。

四、优势和特点

• 高密度设计：32通道设计，满足大规模信号切换和复用需求。
• 高性能：支持从DC到超过500 MHz的信号频率，适用于高频信号测量和分析。
• 灵活配置：可通过编程配置为多种拓扑结构，满足不同应用需求。
• 长寿命稳定：继电器寿命长，确保长期稳定运行。
• 易于维护：模块化设计，便于系统维护和升级。
• 广泛兼容性：与其他SCXI模块和设备兼容，支持灵活的系统配置。

五、附加说明

由于本回答无法直接插入图片或图表，建议读者访问NI官方网站或相关技术文档，以获取更直观的SCXI-1193模块图片、接线示意图及详细技术规格表。这些资源将帮助读者更深入地了解该模块的结构、接线方式及性能指标。
