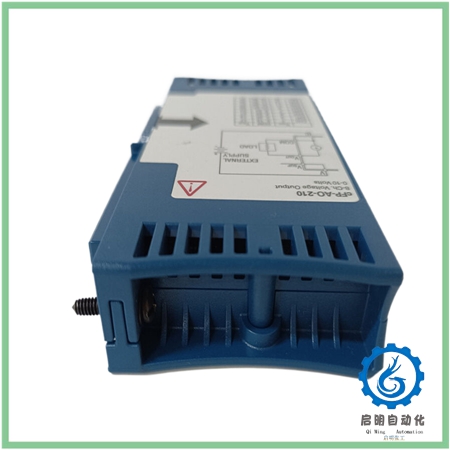

National Instruments NI CFP-AO-210 多功能模拟输出模块

Description

NI CFP-AO-210模块是一款由National Instruments（简称NI）生产的适用于Compact FieldPoint系统的多功能模拟输出模块。以下是对该模块的详细介绍：

一、基本信息

• 制造商：National Instruments（NI）
• 型号：cFP-AO-210
• 类型：模拟输出模块
• 适用系统：Compact FieldPoint

二、功能特点

1. 多通道输出：cFP-AO-210模块提供8个电压输出通道，每个通道的输出范围为0至10V，非常适合需要多通道模拟输出的应用场景。
2. 高分辨率：该模块采用12位分辨率的DAC（数模转换器），能够提供高精度的模拟输出信号，确保控制过程的准确性。
3. 高更新率：cFP-AO-210模块的更新率高达200Hz，能够快速响应控制需求，适合对实时性要求较高的控制系统。
4. 电流输出能力：每个通道默认提供一个能够提供高达1mA电流的电压源。通过使用可选的15至30VDC外部电源供电，可以获得高达10mA的电流输出，满足不同负载的需求。
5. 保护机制：模块内置过流指示器和瞬态过压保护机制，能够有效防止因电流过大或电压瞬态变化对模块和负载造成的损害。
6. 超量程和板载诊断功能：cFP-AO-210模块具备超量程和板载诊断功能，能够自动检测并报告模块或接线问题（如开路电流环路），确保系统的稳定运行。
7. NIST可追踪校准证书：该模块附带NIST可追踪校准证书，确保模拟控制的准确性和可靠性。

三、应用场景

cFP-AO-210模块广泛应用于工业自动化领域，特别适用于需要高精度模拟输出的控制系统。例如，它可以用于控制阀门、仪表和其他工业执行器，实现精确的自动化控制。同时，由于其多通道和高分辨率的特点，该模块也适合用于需要同时控制多个参数或进行复杂控制算法的应用场景。

四、安装与维护

cFP-AO-210模块通过热插拔功能安装到Compact FieldPoint背板上，安装过程简便快捷。所有模块均包含超量程和板载诊断功能，方便用户进行无故障安装和维护。在使用过程中，用户可以根据需要调整模块的参数设置，并通过软件应用程序将工程值写入I/O模块，实现自动化控制。

五、总结

NI CFP-AO-210模块是一款功能强大、性能稳定的模拟输出模块，适用于Compact FieldPoint系统的工业自动化控制。其多通道、高分辨率、高更新率以及内置的保护机制和诊断功能，使其成为工业自动化领域中的理想选择。
