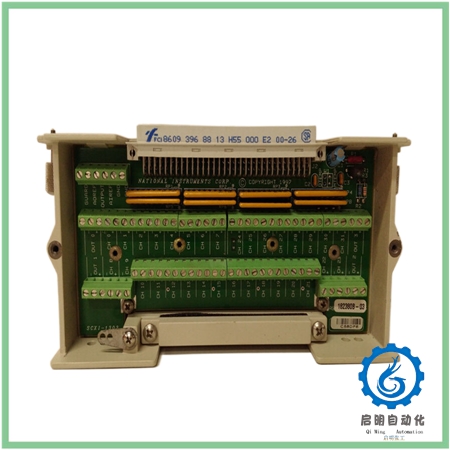

National Instruments SCXI-1303 高精度热电偶温度测量模块

Description

SCXI-1303是一款接线端子，它特别推荐用于高精度热电偶温度测量应用。以下是关于SCXI-1303的详细归纳：

1. 应用与兼容性：
   • SCXI-1303接线端子推荐用于高精度热电偶温度测量。
   • 它适用于与SCXI模块（如SCXI-1100、1102、1102B、1102C）配套使用。
2. 特点与功能：
   • 配备有一个极其精确的热敏电阻冷端温度传感器。
   • 具有等温铜层，可在使用热电偶测量时减少螺丝端子上的温度梯度。
   • 特殊功能包括热电偶开路检测、信号接地参考等。
3. 设计与构造：
   • 该接线端子共有78个螺丝端子，确保信号连接的稳定性。
   • 其中，32对螺丝端子连接到SCXI模块的32个差分输入上。
   • 端子还包含连接到模块机箱接地引脚的连接，以及其他连接到SCXI模块特定引脚的端子。
4. 电路与检测：
   • SCXI-1303的电路设计可以帮助用户感知开路热电偶。
   • 通过匹配SCXI模块通道是否饱和来区分是否有任何热电偶打开。
   • 端子具有上拉和偏置电阻，通过在开路通道的输入端施加+5V电压使通道饱和。
5. 精度与范围：
   • 配备的热敏电阻冷端传感器在特定温度范围内具有高度的精度。
   • 在15至35°C范围内，精度为0.5°C；在0至15°C和35至55°C范围内，精度有所变化。
