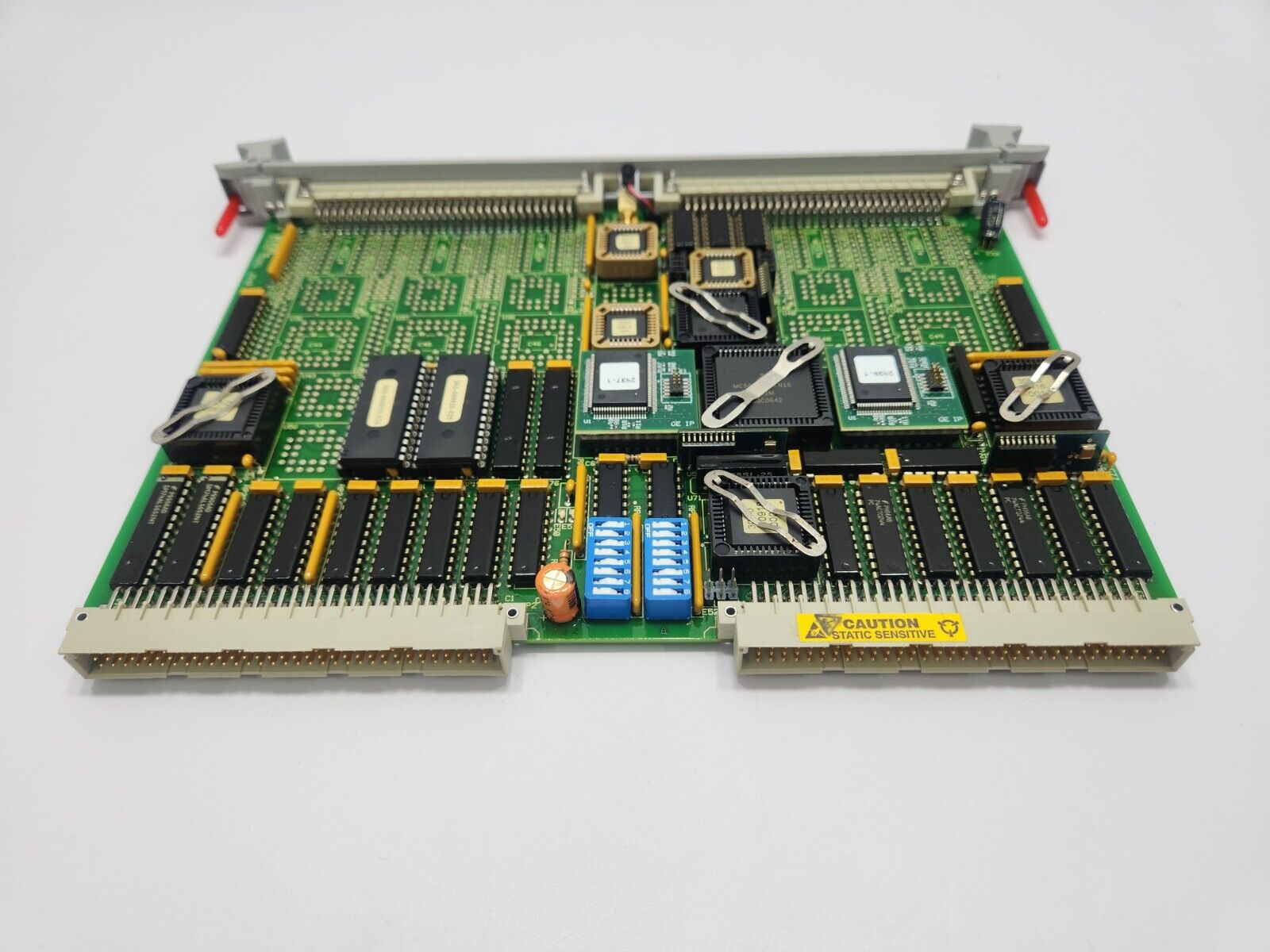

GE INTELLIGENT VMIVME-2540-000001 智能计数器控制卡

Description

GE INTELLIGENT VMIVME-2540-000001 智能计数器控制卡

　　为了便于现场连接，HART设备设计为相互并联。这消除了每次我们希望连接HART通信装置以与变送器通信时中断回路和中断DC电流信号的需要。典型的HART通信器可被建模为交流电压源(以及另一个用于接收HART数据的HART电压敏感调制解调器)。与HART变送器并联，完整电路如下所示:

GE INTELLIGENT VMIVME-2540-000001 智能计数器控制卡

当所有这些源都在同一电路中时，建议使用叠加定理为了分析。这包括每次“关闭”除一个源之外的所有源，以查看每个源的效果，然后叠加结果，以查看所有源同时工作时的效果。

我们只需考虑任一交流电源的影响，就能知道在没有环路电阻的电路中会出现什么问题。考虑变送器向手操器发送HART数据的情况。发射机内部的交流电流源将被激活，将其1 mA峰峰值音频信号注入电路的两条线路。手操器中的交流电压源将断开自身与网络的连接，允许手操器“监听”变送器的数据。
