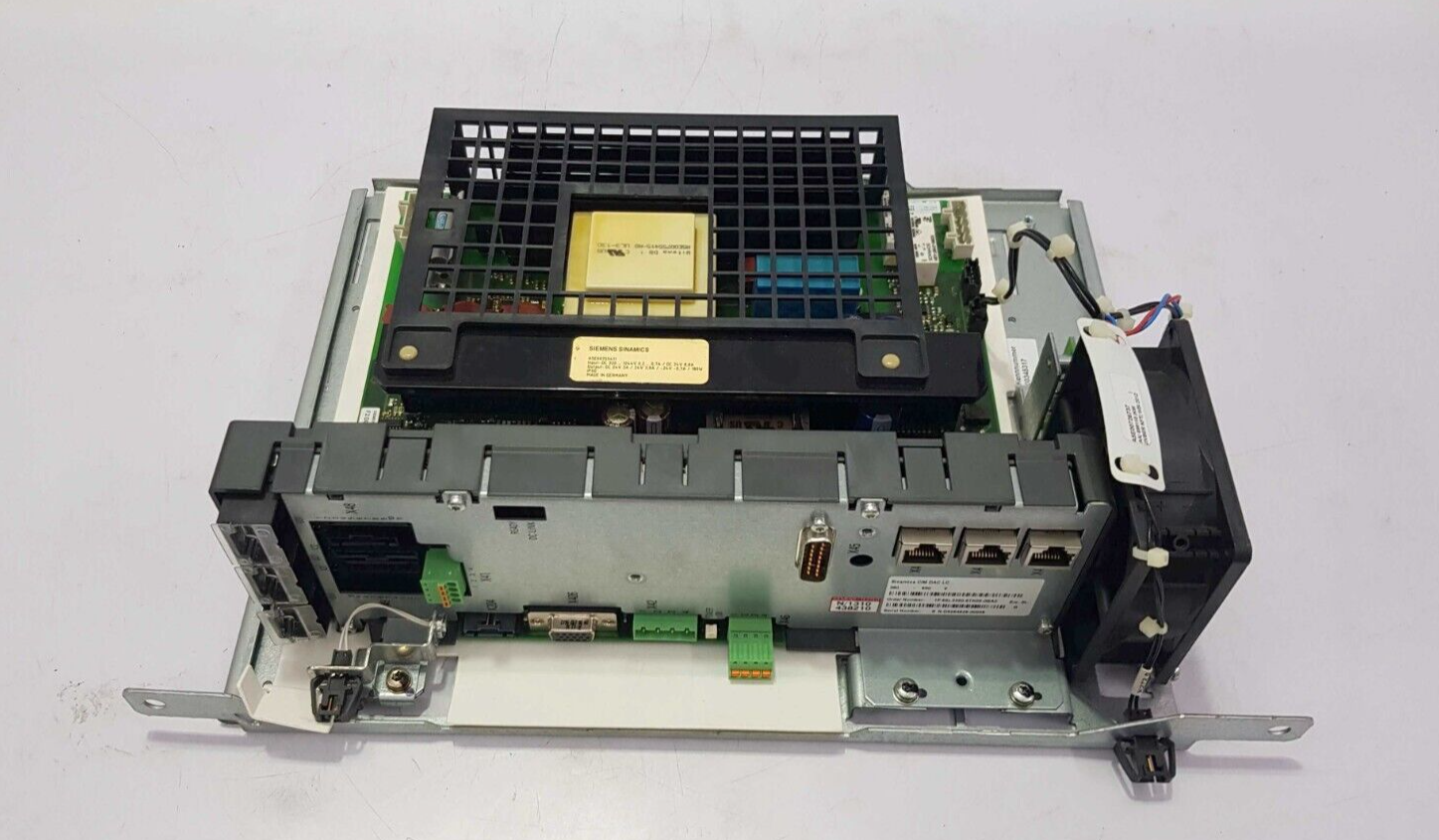

SIEMENS 6SL3350-6TK00-0BA0 SINAMICS 控制接口模块

Description

SIEMENS 6SL3350-6TK00-0BA0 SINAMICS 控制接口模块

　　HART电流环路中的一个重要考虑因素是，总环路电阻(精密电阻值加上导线电阻)必须在一定范围内:250欧姆至1100欧姆。大多数4-20 mA环路(包含一个250欧姆电阻，用于将4-20 mA转换为1-5 V)的总电阻测量值略高于250欧姆，与HART配合使用效果相当好。即使包含两个250ω精密电阻的环路也能满足这一要求。技术人员经常遇到的问题是，当他们在测试台上设置环路供电的HART发射器时，使用实验室式电源和不电路中任何位置的250欧姆电阻:

SIEMENS 6SL3350-6TK00-0BA0 SINAMICS 控制接口模块

HART变送器可建模为两个并联电流源:一个DC，一个交流。DC电流源提供将过程测量值表示为模拟电流值所需的4-20 mA调节。交流电流源根据需要打开和关闭，以沿两条线“注入”1 mA峰峰值音频HART信号。变送器内部还有一个HART调制解调器，用于将交流电压音解释为HART数据包。因此，数据传输通过交流电流源进行，数据接收通过电压敏感型调制解调器进行，所有这些都在发射器内部，所有这些都沿着承载DC 4-20 mA信号的同一两条线进行“交谈”。
