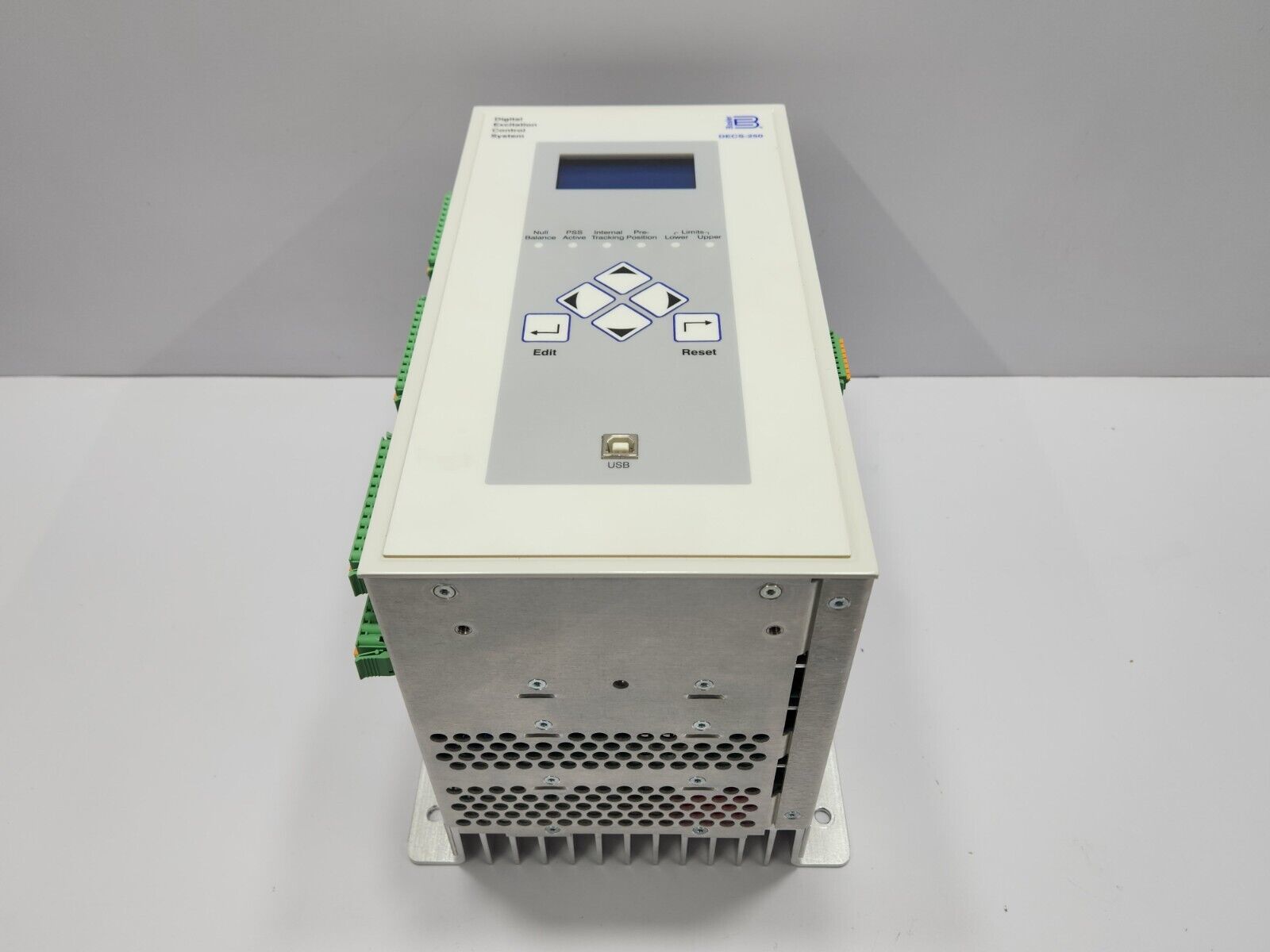

BASLER DECS-250 DECS-250-LN1SN1N 数字式励磁控制系统

Description

BASLER DECS-250 DECS-250-LN1SN1N 数字式励磁控制系统

　　当操作人员按下HMI显示器上的按钮以通知电机启动时，HMI面板向PLC发送数字数据，指示PLC内的程序启动电机。PLC依次从HMI接收该数据，并确定是否启动电机。如果电机启动，PLC将数据发送回HMI，确认电机的“运行”状态，HMI以图形形式向操作员显示该状态。

用于在HMI面板和控制设备之间建立通信的配置软件通常要求人类程序员(工程师或技术员)指定HMI面板将访问控制设备内部的哪些数据点。这在一个名为标签名称数据库。此处显示了配置为使用Modbus协议与PLC通信的特定HMI面板的标签名称数据库的屏幕截图:

BASLER DECS-250 DECS-250-LN1SN1N 数字式励磁控制系统

请注意前三个标记名是如何分类为分离的数据。这里的“离散”一词与布尔代数学体系的因为它表示只有两种可能状态的单位数据:开或关、1或0。正如标签名称所暗示的那样，这些特定的数据点与简单的开/关状态相关联:一个用于启动电机的按钮，另一个用于停止电机的按钮，以及一个表示电机“运行”状态的位。一旦建立了这些标签名称、数据类型和设备地址值，程序员就可以将标签链接到HMI面板屏幕上的图形对象。也许一个标有“电机启动”字样的方盒子可以用来启动START_PUSHBUTTON位并使PLC给电动机通电。如果符合下列条件，可以对电机的动画图形图像进行编程以显示旋转MOTOR_RUN该位被置位，如果该位被清除，则不显示任何动作。
