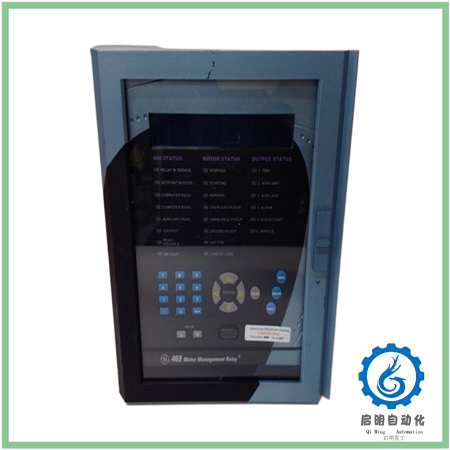

GE SR469-P5-HI-A20-E 电机管理继电器

SR469-P5-HI-A20-E技术规范
高压保险丝额定电流2 A
215002型高压保险丝
IP等级IP20-X
振动额定值8.0 g，持续72小时
冲击试验IEC 255-5 0.5焦耳5kV
相电流5 A
湿度高达90%非冷凝
模拟输出4-20 mA
最大运输重量。7.7公斤
安装面板或19英寸机架安装
产品描述
GE Multilin的SR469-P5-HI-A20-E-H是该公司的SR 469电机管理继电器之一。AX Control有许多这样的设备库存，随时可以发货。SR 469电机管理继电器主要用于热保护。

SR469-P5-HI-A20-E-H包括适用于恶劣环境的保形涂层。这种涂层将延长继电器的工作寿命，建议用于进入存在特定危险环境的装置。这可能包括腐蚀剂、硫化氢或高湿度水平。

SR469继电器旨在提供全面的电机保护。它们具有多个RTD输入；这些用于定子热保护。这些单元包括模拟功能、事件报告、数据记录和波形捕获。此外，SR469继电器提供完整的资产监控，包括模拟I/o、温度和完全测量。它们与许多不同的协议兼容，包括DeviceNet、Modbus RTU和Modbus TCP/IP。

SR469-P5-HI-A20-E-H是一个带有5安培相位CT次级的基本单元。该装置的控制额定功率为90-300 VDC，70-265 VAC@48-62 Hz。模拟输出为4-20 mA。增强型前面板包括LED指示灯、LCD 40字符显示屏、通信端口和键盘。

GE Multilin手册将对此模块和其他SR 469模块进行更深入的介绍。GE的数据表还将为您提供有关该装置的更多信息，包括操作规范和安全安装应遵循的特定警告。在从AX Control中拆下零件之前，应完整查看相关文档。

SR469-P5-HI-A20-E-H常见问题解答
为SR469-P5-HI-A20-E-H GE继电器输入的S3设置页面是什么？
S3设置页面位于“控制系统要求”标题中，用于输入特性的数字输入。对于SR469-P5-HI-A20-E-H电机管理继电器的大多数数字输入，都具有可在列表中选择的预定义数字功能。用户定义的数字功能称为“通用开关”A至D，可与相关的可分配输入一起找到。这些输入功能需要设置为操作继电器输出（有或无延迟），具有连接到数字输入端子的干触点，并对状态变化做出响应。要设置这些功能，您需要将系统中默认的名称更改为您可以非常容易地识别并在名称背后具有意义的名称。您可以从LCD或查看事件报告时输入这些名称更改。识别输入断言逻辑并解释数字输入功能。当选择任何其他预定义的输入功能时，您可以将其设置为触发警报和跳闸，也可以在需要时为辅助输出通电。
