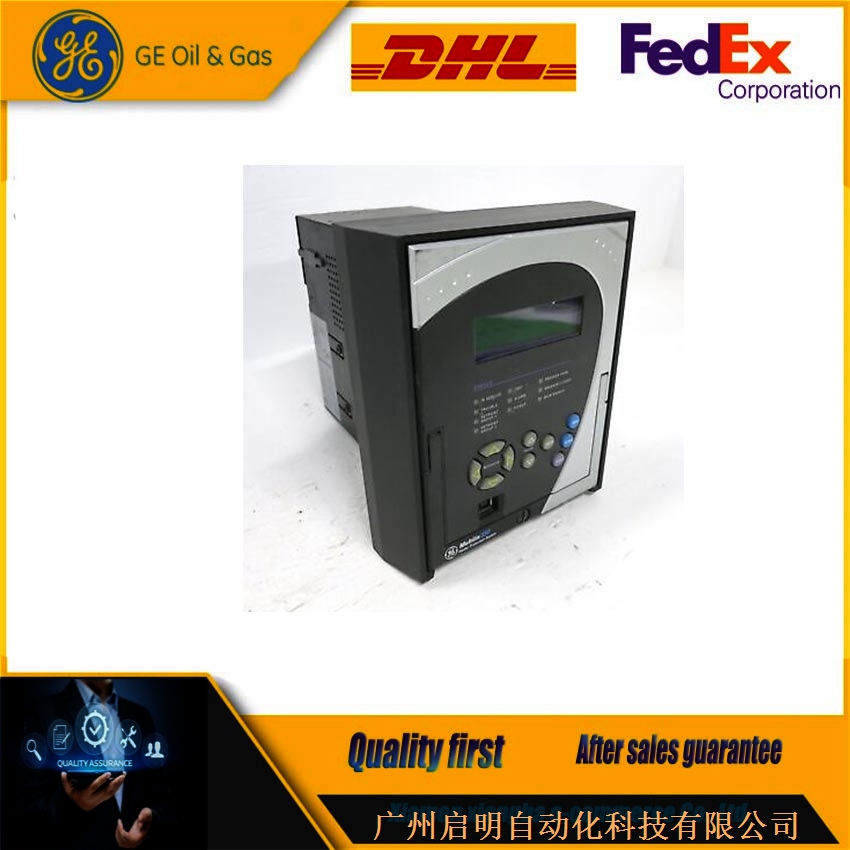

GE 239-RTD-AN 提供断路器故障保护继电器

型号239-RTD-AN是GE Multilin生产的电机保护继电器之一。继电器的设计带有可选的单个可编程模拟输出。输出也被隔离，毫安在0-1、0-20和4-20的范围内。
订单代码：239-RTD-AN
修改：无（部分可根据要求提供）
GE Multilin制造
239-RTD-AN技术规范
型号239-RTD-AN
手册零件号GEK-106613C或1601-0067-DC
通用电气消费和工业制造-Multiline
绝缘电压300 V
保险丝额定值5 x 20 mm，250 V，2.5 A
过载曲线跳闸时间精度拾取显示值的±1%
可编程输出热容量、满载百分比和相电流
RFI测试50 MHz/15 W变送器
短路和接地跳闸S/C跳闸等级1至11 x CT PRI/OFF
储存温度范围-40至158°F
不平衡延迟0-60 s
通风要求无，根据239电机保护继电器手册
产品描述
239-RTD-AN型是GE Multilin生产的众多电机保护继电器之一，用于帮助保护电机，请注意，通常受保护的电机是三相交流电机。通用电气公司设计了这些电阻式温度检测器继电器，在一些最恶劣的条件下为电机提供全面保护。该系列（截至2021年年中）处于OEM的最后一次购买状态，很快将无法通过通用电气获得。

239-RTD-AN提供断路器故障保护、过载警告保护、接地故障保护和锁定转子保护。该单元包括一个清晰的正面LCD显示屏，用户可以看到状态、温度和电流以及其他数据。与GE Multilin生产的其他继电器保护装置相比，这种特殊装置更紧凑，可以安装大多数启动器。通常情况下，继电器必须获得批准，也就是在场所使用的认证，为了您的方便，该特定装置是UL和CSA批准的。通常有与239-RTD-AN型号相关的输出，该单元的特定输出为模拟和RTD输出。此外，该装置还为这些输出提供了保形涂层选项。

239-RTD-AN的前面板包括一个40字符的LCD显示屏，用于查看状态消息、故障条件和设置点/值。在此下方，该单元有六个LED状态指示灯。面板还包括一个防尘、防溅的键盘。当钥匙不使用时，可以用防护门盖住钥匙。

239-RTD-AN提供了广泛的保护选项，例如，其中一些是低电流、接地故障、短路等。有关这些保护选项的其余部分，请参阅随附的手册。

239-RTD-AN常见问题解答
239-RTD-AN与239-RTD继电器电机保护GE部件的区别是什么？
239-RTD-AN与GE电机保护继电器239-RTD的不同之处在于AN订单代码。此AN订单代码将产品限定为单一且隔离的模拟输出。此外，239-RTD-AN和239-RTD一样是可编程的，但具有热容量，并且是具有三个温度（RTD1、RTD2、RTD3）的相电流。
GE电机保护继电器239-RTD-AN的特点是什么？
GE电机保护继电器239-RTD-AN部件的订单代码中列出了3 mA。mA模拟输出为0-1、0-20和4-20mA。此订单代码还附带一个可编程输出参数。239-RTD是独一无二的，因为它是一种混合定子/轴承订单代码，也可编程为镍、铜和铂类型。
