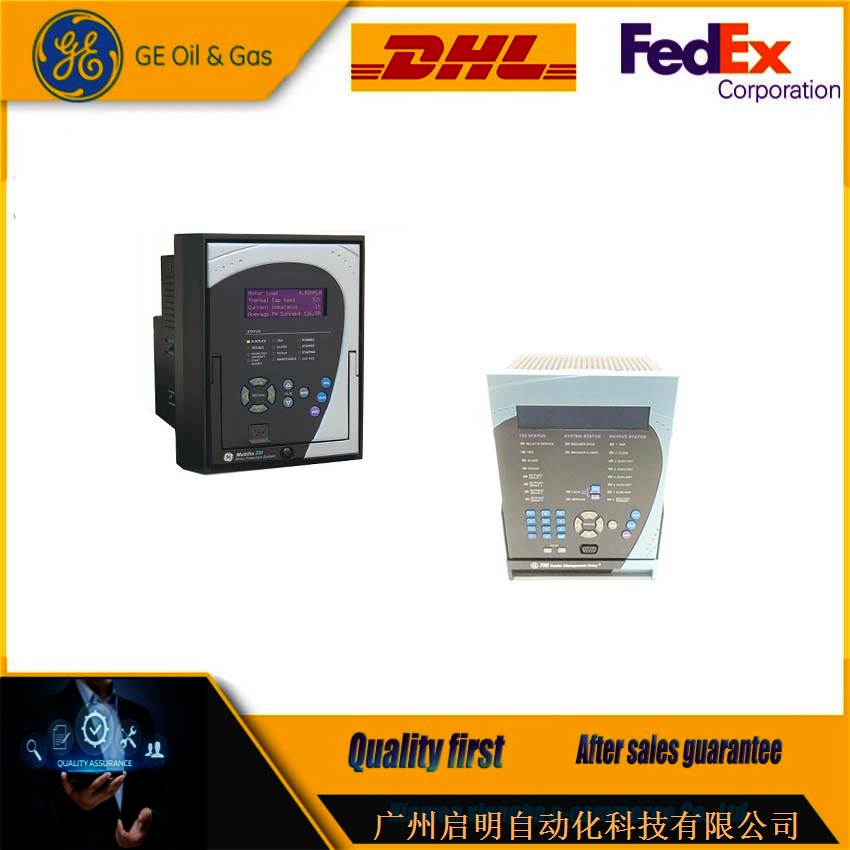

GE 489-P5-LO-A20-T 带有10Base-T以太网的增强型显示屏

　　发电机管理继电器489-P5-LO-A20-T具有一个带有10Base-T以太网的增强型显示屏。该继电器的电源为低压电源，电压为20至60伏直流电或20至48伏交流电，频率为48至62赫兹。该型号的相电流为5A相CT二次绕组。

489-P5-LO-A20-T技术规格

电能计量描述+瓦特小时和可变小时的连续总和

接地电流输入CT次级5安或50:0.025(HGF CTs)

零线电压输入VT比1.00至240.00:1，步长为0.01

超频所需电压0.50至0.99×A相额定电压

相对湿度循环参考标准IEC60068-2-30

相对湿度循环测试水平6天变体2

RS485端口2、在36 Vpk时隔离在一起

RTD输入短路/低压警报<–50°C

产品说明

继电器489-P5-LO-A20-T是489发电机管理继电器系列中为数不多的配备10Base-T以太网连接增强显示屏的型号之一。由于它是这种连接类型的少数产品之一，因此有特殊的接线规格。请注意，当该继电器安装在外壳中且必须拆除时，必须断开设备上的RJ45连接器以防止发生任何损坏。当您将继电器插入外壳时，请小心并确保以太网电缆有足够的空间，不会在将继电器滑回外壳时被卡住。如果电缆被夹住，不仅会损坏电缆，还会影响接线盒的正确插入。

489-P5-LO-A20-T继电器上有多种端子类型。一些端子及其描述如下:G10 HGF接地CT、D02 RTD #7补偿、E01 1跳闸NC、F12 IRIG-B -，等等。与该继电器相关的所有端子的完整列表可在GEH-10649N 489发电机使用手册第三章第八页找到。所有一般接线考虑、控制电源规格、电流输入及其用途也可在本手册的第三章中找到。

查看继电器面板时，请注意有三组不同的LED指示灯。489-P5-LO-A20-T继电器上的三组是489型号的状态、输出状态和连接的发电机的状态。上述手册的第四章标题4.1.2中列出了所有led及其功能的完整列表。
