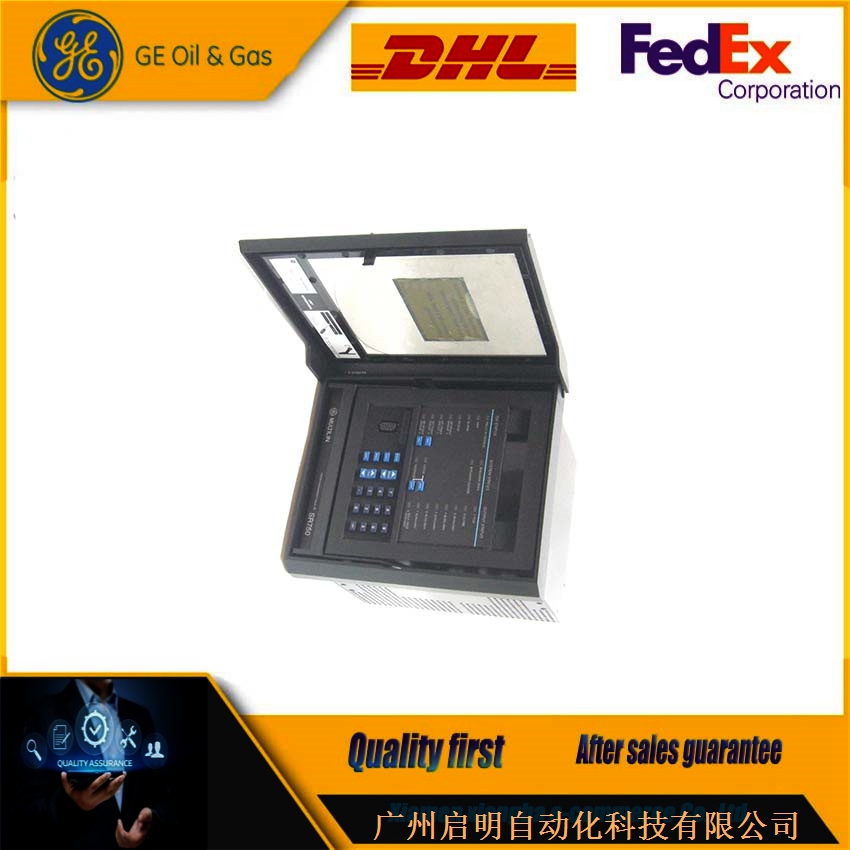

GE 489-P5-HI-A20-T 具有以太网增强型显示屏

　　489-P5-HI-A20-T继电器是一种具有以太网增强型显示屏的型号。该型号安装了EnerVista 489软件。该继电器配备了多种不同的测试和测试标准。

案例IP类别IP10A

需求计量测量类型滚动需求

意外通电启动信号欠压和/或断路器状态离线

功率磁抗扰度测试等级四级

继电器触点材料银合金

储存温度-40至+85摄氏度

欠压拾取电平0.50至0.99 ×额定V，步长为0.01

产品说明

489-P5-HI-A20-T是由通用电气多林公司为489系列制造的发电机管理继电器。该继电器有5 A相CT次级线圈。高控制电源在48-62赫兹时为90-300伏直流电和70265伏交流电。该继电器上的模拟输出为4至20 mA。该继电器具有增强的显示屏，带有更大的LCD和以太网。有1个非隔离前面板RS232端口和2个RS485端口以36 Vpk隔离在一起。RS485波特率为300、1200、2400、4800、9600和19200。RS232波特率为9600。协议是Modbus RTU /半双工，DNP 3.0。根据UL 508标准，绝缘强度为1.9千伏交流电一秒或1.6千伏交流电一分钟。

测试继电器很重要，有助于确保电流互感器和接线完整正确。以下是必须在继电器上完成的测试:输出电流准确度测试、相电压输入准确度测试、接地、中性和差动电流准确度测试、中性电压(基波)准确度测试、负序电流准确度测试、RTD准确度测试、数字输入和跳闸线圈监控准确度测试、模拟输入和输出测试、输出继电器测试、过载曲线测试、功率测量测试、无功功率测试， 电压相位反转测试、通用电气多线(HGF)接地电流准确度测试、中性电压(三次谐波)准确度测试、相位微分跳闸测试和电压限制过电流测试。

关于489-P5-HI-A20-T的常见问题

通用电气发电机管理继电器零件号489-P5-HI-A20-T中的字母T代表什么?

GE发电机管理继电器零件号489-P5-HI-A20-T中的字母T表示发电机通过以太网(10Base-T)得到增强。

489-P5-高A20-T GE发电机管理继电器是否有模拟模式?

是的，有一个模拟模式。请参考手册第5章，S12测试模拟模式5-100。该手册为PDF格式，手册零件号为:1601-0150-AE。

489-P5-HI-A20-T GE发电机管理继电器有多少种信息类型可供设置?

GE发电机管理继电器有三种不同类型的信息用于显示设置。它们显示为实际值、设定值和目标信息。

如何使用面板键盘浏览菜单?

有关菜单结构导航的面板按键示例，请参考手册。在手册第1章使用继电器面板按键示例中，可以解释如何浏览菜单。该手册可在PDF中找到，手册零件号为1601-0150-AE。
