DS200IQXDG1A | GE Mark V | 逆变器缓冲卡

Description

DS200IQXDG1A技术规格

零件号码DS200IQXDG1A

系列马克V DS200

制造商通用电气工业系统公司

功能首字母缩略词/缩写IQXD

功能描述逆变器缓冲卡

重量不到2磅

修订数量1次修订

装配类型正常装配

产品说明

DS200IQXDG1A是通用电气公司制造的电路板，用于其Mark V Speedtronic系统。Mark V是一种基于微处理器的燃气和蒸汽涡轮控制系统。它专门设计用于中型至大型涡轮机、单轴或双轴重型燃气涡轮机以及航空衍生燃气涡轮机。MKV是一个三冗余系统，使用三个冗余控制处理器;这允许在不关闭涡轮机系统的情况下维修这些处理器或其部件中的任何一个。DS200IQXDG1A通常用于Mark V的EX2000子集内，并通过其组件中包含的A级功能产品修订版从其原始性能规格和尺寸进行编辑。

硬件提示和规格

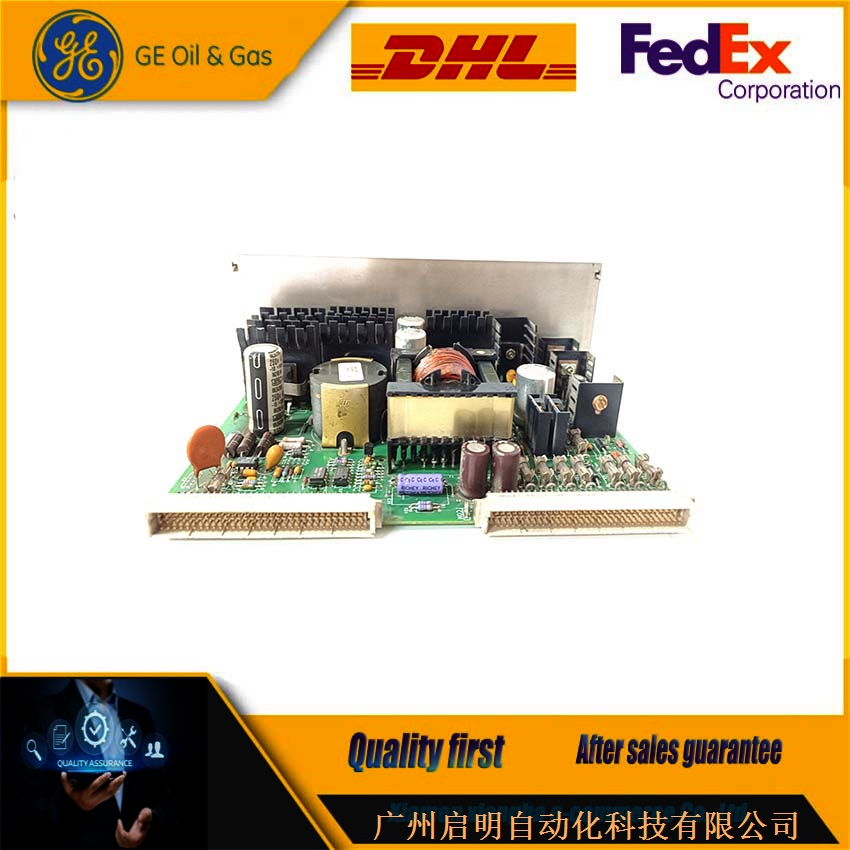

DS200IQXDG1A的功能相当于EX2000逆变器缓冲卡。缓冲卡可用于保护机器免受机械或电气开关断开时产生的电压尖峰的影响，这种情况在泵或压缩机上经常发生。缓冲器是自身的能量吸收电路。DS200IQXDG1A是一个小电路板，在角落钻有孔，便于安装。棋盘中央有四个部分，分别标记为E1到E4。这些是接线端子。该板还有两个垂直引脚接头连接器和五个插入式连接器。板上的其它元件包括金属薄膜电阻和一个二极管。该板有三个附有晶体管的散热器。两个聚丙烯电容占据了大部分电路板空间(WIMA FKP 1。)这些专门设计用于脉冲应用。电容器具有金属化内部串联连接和金属箔电极。这些电容具有自愈功能，具有极高的脉冲占空比和极低的耗散因数。DS200IQXDG1A板标有代码6BA01和GE标志。有关电路板操作或安装的更多信息，可通过通用电气出版物(如手册或数据表)找到。

前面的信息代表了原始DS200IQXDG1A缓冲卡硬件规格信息的范围，可以从产品的原始说明手册材料和外观检查中检索到。由于DS200IQXDG1A设备的原始相关指导手册材料的一般可用性较低，DS200IQXDG1A功能产品编号本身可被视为DS200IQXDG1A逆变器缓冲卡硬件信息的重要来源。DS200IQXDG1A功能产品编号以DS200系列标签开头，详细说明了DS200IQXDG1A产品的标准Mark V系列装配风格和原制造商的国内位置。在ds 200 ixdg 1 a功能产品编号中，该标签后面是ixd功能产品缩写的实例，创建该缩写是为了作为冗长的ds 200 ixdg 1 a功能产品编号的一种方便快捷的促销和对话替代方案。ds 200 ixd g 1 a产品编号中的ixd功能首字母缩略词后面是G1系列分组标签中的另一个双功能命名组件，显示了ds 200 ixd g 1 a卡的正常PCB涂层风格及其group one Mark V系列分组。DS200IQXDG1A功能产品编号尾端的最后一个数字A让人想起DS200IQXDG1A PCB的A级功能产品版本。
