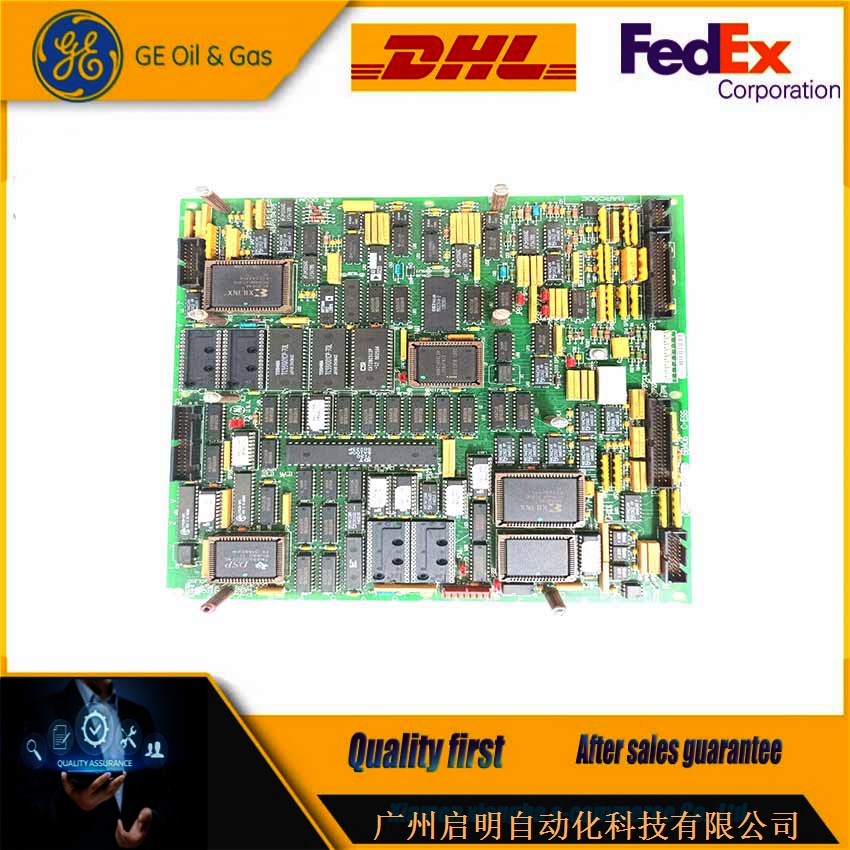

DS200IIBDG1ADA GE 用于组件温度传感器的输入/输出

Description

DS200IIBDG1ADA技术规格

制造商通用电气公司

系列马克五世

零件号码DS200IIBDG1ADA

功能描述AC2000I IGBT驱动板

功能首字母缩写词IIBD

PCB涂层普通涂层

功能修订版1A

功能修订版2D

艺术品修订A

工艺规范GEI-100180A

产品说明

DS200IIBDG1ADA通常以其功能首字母缩写IIBD命名绝缘栅双极晶体管(IGBT)板。DS200IIBDG1ADA在更大的整体驱动组件方面有三个主要功能，包括电流反馈隔离、隔离电机端电压和保护组件的功率绝缘栅双极晶体管或IGBTs的栅极驱动。该产品是GE工业系统公司Mark V系列自动化驱动组件的一员。请注意，此处提供的任何信息可能不完全准确，因为此PCB组件的尺寸可能会受到其三个版本的影响。

硬件提示和规格

与任何印刷电路板、GE工业系统或其他产品一样，在做出购买决定之前，考虑兼容性和规格非常重要。该印刷电路板在许多元件上是独一无二的，首先是DS200IIBDG1ADA的九个指示灯，用于显示电路板的加工状态。led从电路板机柜内部可见，点亮时显示不同的颜色，表明不同的驱动组件状况。除了该PCB标配的led之外，DS200IIBDG1ADA还具有一系列对比连接器，有助于实现定制和兼容性。这些连接器类型包括:

六个用于隔离变压器输出的两针插头

IGBT缓冲板的三个带状电缆连接器，每个连接器有12个引脚

支持34针带状电缆的单一输入/输出

一种用于IMCP板高频交流输入的插头，有两个插脚

另一个两针连接器，用于组件温度传感器的输入/输出

除了DS200IIBDG1ADA基板上的各种连接器之外，这种特殊的印刷电路板还具有可手动移动的跳线，以实现最大程度的定制。该跳线选择栅极开启延迟，其特征为Berg型跳线，已在工厂设置为指定元件。当需要10.0 μsec的开启延迟时，该PCB组件跳线的默认设置为位置1.3。下面附有一张图表，详细说明了IIBD元件板上Berg跳线的位置。

软件提示和规格

即使在DS200IIBDG1ADA的正常使用过程中，PCB组装功能也可能出现一些重大故障。这些故障通常可归因于固定在该印刷电路板的基板上的两个部件之一;IGBT门驱动电路或分流反馈电路。DS200IIBDG1ADA的IGBT栅极驱动电路会产生去饱和故障和欠压故障。另一方面，Mark V型号的分流电流反馈电路可能会产生di/dt故障和过流故障。另外值得注意的是，分流电流反馈故障的出现可能会掩盖去饱和故障的存在。这通过IMCP元件的5μs关闭延迟进行调整。
