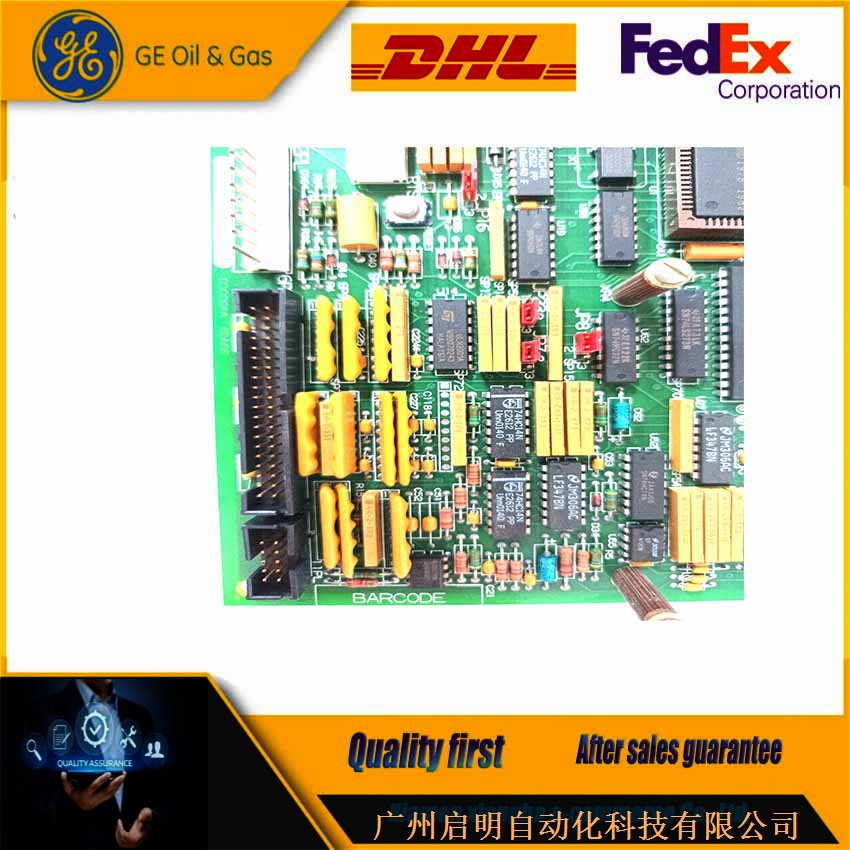

DS200IIBDG1 GE AC2000I IGBT驱动程序

Description

DS200IIBDG1技术规格

原始制造商通用电气公司

产品系列马克五世

字母数字零件号DS200IIBDG1

功能性产品描述AC2000I IGBT驱动程序

功能产品首字母缩写词IIBD

PCB涂层类型正常涂层

产品说明

如上所述，DS200IIBDG1印刷电路板(简称PCB)是其greater Mark V涡轮机控制系统系列的重要成员。根据任何相关Mark V系列或通用电气指导手册材料中包含的功能描述，通用电气的这种产品可更好地定义为IGBT栅极驱动板。嵌入在IGBT栅极驱动器板功能描述中的IGBT首字母缩写代表DS200IIBDG1板上的绝缘栅双极晶体管。DS200IIBDG1印刷电路板被认为是为Mark V汽轮机控制系统系列开发的原始IGBT闸门驱动板，因为它拥有正常的Mark V系列组件版本，并且在其内部组件中没有获得单一的附加产品版本。

硬件提示和规格

与任何通用电气印刷电路板产品(Mark V系列或其他产品)一样，DS200IIBDG1 PCB利用其自身特定且必要的硬件组件内含物和规格系列来实现其更大产品系列的原始预期功能。通用电气绝缘栅双极晶体管(IGBT)板DS200IIBDG1包含九个指示灯led，用于显示板的加工状态。这些LED灯从电路板机柜内部可见，点亮后呈红色。GE绝缘栅双极晶体管(IGBT)板DS200IIBDG1安装在Mark V系列变频器柜组件中，用六颗螺钉安装。DS200IIBDG1 IGBT栅极驱动板的IGBT栅极驱动电路和压控分流反馈振荡器的电源由DS200IIBDG1产品装配中的电源提供。该电源通过每个输出相的隔离变压器进行调节。DS200IIBDG1 PCB组件中的IGBT栅极驱动电路均由经过光学隔离的栅极驱动模块和几个手动显示的分立元件组成。DS200IIBDG1 Mark V系列产品组件中的集成电路并不是这里唯一值得注意的集成电路;DS200IIBDG1 PCB还利用温度传感器输入来避免潜在的过热功能产品故障。

DS200IIBDG1 IGBT栅极驱动板的组件被认为是可定制的，因为它通过使用单个硬件跳线进行了增强。DS200IIBDG1 Mark V系列产品作为可定制产品的地位受到质疑，然而，当其标有J1标签的Berg型硬件跳线显示为出厂设置时;基本上是作为DS200IIBDG1产品内部组件的残留结构存在的。除了DS200IIBDG1印刷电路板提供的跳线外，DS200IIBDG1印刷电路板还配有11个连接器，可在Mark V涡轮机控制系统系列接口应用中发挥各种功能。本IIDB缩写产品组装可用的所有上述硬件组件应至少得到某种保护，免受DS200IIBDG1产品基本电路板上已涂上的普通类型印刷电路板保护涂层的影响。通用电气公司还对DS200IIBDG1基本电路板进行了工厂钻孔安装。
