Bently Nevada 3500/42M PWA 140734-02 前置器地震监视器

Description

• • Bently Nevada 3500/42M PWA 140734-02 B Proximitor Seismic Monitor（本特利·内华达3500/42M PWA 140734-02 B前置器地震监视器）是一款高性能的振动和位置监测设备。以下是对该设备的详细解析：

    ### 一、设备概述

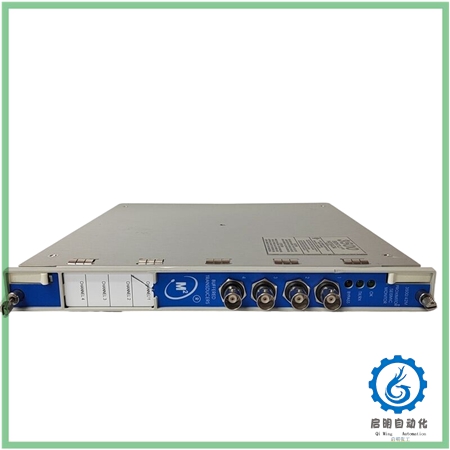

    3500/42M是由Bently Nevada（本特利·内华达）开发的Proximitor Seismic Monitor（前置器地震监视器）组件，它是一款四通道监视器，具有接受接近和地震传感器输入的能力。该设备通过调节信号，并将其与用户可编程的警报进行比较，以产生振动和位置读数，为机械提供保护。

    ### 二、功能特点

    1. **四通道监视**：

    * 该设备提供四个独立的监视通道，每个通道都可以接受来自接近传感器或地震传感器的输入。
    * 通道成对设置，可以同时执行两个指定的功能，如通道1和2执行一个功能，而通道3和4执行另一个或相同的功能。

    2. **可编程警报**：

    * 用户可以通过3500机架配置软件对每个通道进行编程，以监控和报告径向振动、推力位置、REBAM、加速度、膨胀差、偏心率、速度和其他参数。
    * 可以为任何当前静态值建立警报设置点，也可以为其中任意两个设置危险设置点。

    3. **机械保护**：

    * 设备通过实时比较监测参数与选定的警报设置点，一旦监测到异常情况，将触发警报，以保护机械免受损坏。
    * 它还可以通知操作和维护人员有关关键机器的信息，帮助他们及时采取措施。

    4. **多种传感器输入**：

    * 该设备可以接受来自电涡流式位移传感器、速度传感器和加速度传感器的信号输入。
    * 它还支持不同的灵敏度设置，适用于多种应用场合。

    5. **状态监测**：

    * 设备还返回监测器和通道的状态值，包括硬件故障、传感器故障等，以帮助用户进行故障诊断和维护。

    ### 三、技术参数

    * **功耗**：7.7瓦
    * **输入阻抗**：10kΩ（标准）
    * **输出阻抗**：550欧姆（轴电源-24Vdc，分辨率0.3662A/位）；300 ohms（绝对输出阻抗）
    * **滤波器**：

    * 用户可编程直接滤波器：单极点，-3db，4Hz至4000Hz或1Hz至600Hz，1%精度
    * 间隙滤波器：0.09Hz，-3dB
    * 非1X滤波器：恒定Q陷波滤波器，阻带中的最小抑制为-34.9dB
    * 1X和2X矢量滤波器：恒定Q值滤波器，阻带最小抑制为-57.7dB

    * **准确性**：

    * 间隙和直接：过滤不包括在满量程的0.33%以内
    * 1X和2X：在满量程正常最大值1%的0.33%以内
    * 差异膨胀和推力：在满量程精度的0.33%以内

    ### 四、应用场合

    Bently Nevada 3500/42M PWA 140734-02 B Proximitor Seismic Monitor广泛应用于各种大中型旋转机械的振动监测和保护，如汽轮机、压缩机、风机、水泵、磨煤机、齿轮箱、电机等。它还广泛应用于钢铁、电力、冶金、化工、石化等行业，为这些行业的机械设备提供可靠的监测和保护。

    ### 五、注意事项

    * 在安装和使用该设备时，请务必遵循制造商的指南和建议。
    * 定期对设备进行维护和检查，以确保其正常运行和准确性。
    * 如果设备出现故障或异常情况，请及时联系制造商或专业维修人员进行处理。

    综上所述，Bently Nevada 3500/42M PWA 140734-02 B Proximitor Seismic Monitor是一款功能强大、性能可靠的振动和位置监测设备，为各种机械设备的监测和保护提供了有力的支持。
