DS200GGXAG1ADB GE GTO配电板

Description

DS200GGXAG1ADB技术规格

制造商通用电气

系列马克五世

零件号码DS200GGXAG1ADB

功能首字母缩略词GGXA

功能描述GTO配电板

PCB涂层正常涂层

修订数量3次修订

装配类型正常装配

标记V系列分组第一组

产品说明

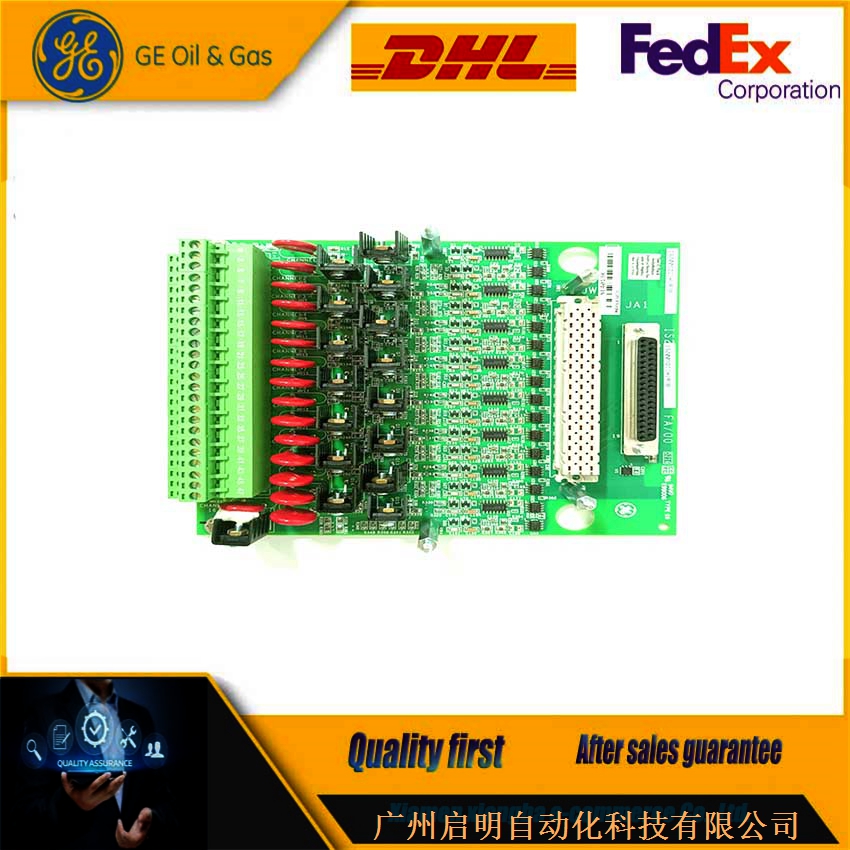

DS200GGXAG1ADB是阿格Mark V印刷电路板，用于Mark V Speedtronic系统。MKV是通用电气为管理燃气、风力和蒸汽涡轮机开发的Speedtronic系列的后续产品。该控制系统具有可用的在线维护、内置诊断和可设置为Simplex或TMR形式的架构，以满足相关涡轮机的需求，由20世纪60年代后期首次推出Mark I系列时首次提供的Speedtronic技术提供动力。作为Mark V Legacy系列产品，DS200GGXAG1ADB不再由通用电气公司生产，但可以从AX Control公司购买，作为经过修复和全面测试的装置。DS200GGXAG1ADB印刷电路板(简称PCB)的完整功能产品描述更易于定义为GTO配电盘，该产品的原始说明手册材料中有相关描述，遗憾的是互联网上没有。虽然可定义为Mark V汽轮机控制系统传统系列产品，但DS200GGXAG1ADB PCB不是该系列中其预期功能的原始设备;这将是DS200GGXAG1 GTO配电板缺少DS200GGXAG1ADB产品的三个重要产品修订版。

硬件提示和规格

DS200GGXAG1ADB是一个GTO配电盘/高压板，最常用于AC2000辅助系统中，该系统是greater Mark V汽轮机控制系统系列的子系列。该板表面有十多个插入式连接器、四个垂直引脚电缆连接器、两个接头连接器以及位于一个板边缘的十四对直角高速连接器。DS200GGXAG1ADB还具有晶体管、散热器、变压器、六个电阻网络阵列、至少十个集成电路和十六个跳线开关。DS200GGXAG1ADB板使用CCR和金属薄膜电阻、二极管以及多种电容，包括用于耐压和存储目的的陶瓷圆盘电容。DS200GGXAG1ADB PCB组件中的单个电路板组件标有参考指示符和/或其原始制造商编号，以便于识别，并且至少应受到DS200GGXAG1ADB器件正常类型PCB涂层提供的厚PCB保护层的保护。

以上信息代表了与产品相关的指导手册材料中在线提供的DS200GGXAG1ADB GTO配电盘硬件规格信息的范围。由于制造商生产的原始指导手册材料突然失效，DS200GGXAG1ADB功能产品编号本身可作为DS200GGXAG1ADB PCB硬件规格信息的重要来源。DS200GGXAG1ADB功能产品编号以DS200系列标签开头，该标签对DS200GGXAG1ADB产品具有双重命名责任。DS200GGXAG1ADB功能产品编号中的DS200系列标签显示该DS200GGXAG1ADB PCB是通用电气公司在国内制造的正常装配Mark V汽轮机控制系统系列产品。DS200GGXAG1ADB功能产品编号中的DS200系列标签是GGXA功能产品缩写的一个实例，创建GGXA功能产品缩写的目的是作为冗长的DS200GGXAG1ADB功能产品编号的一个方便的会话或促销速记替代方案。GGXA功能首字母缩略词后面是另一个带有G1系列分组标签的双功能DS200GGXAG1ADB产品编号组件，该组件负责识别DS200GGXAG1ADB PCB的正常PCB涂层类型及其属于Mark V汽轮机控制系统系列产品的第一个分组。DS200GGXAG1ADB功能产品编号最末端的A、D和B字母让人想起DS200GGXAG1ADB PCB的三个重要产品版本，分别为A、D和B级。
