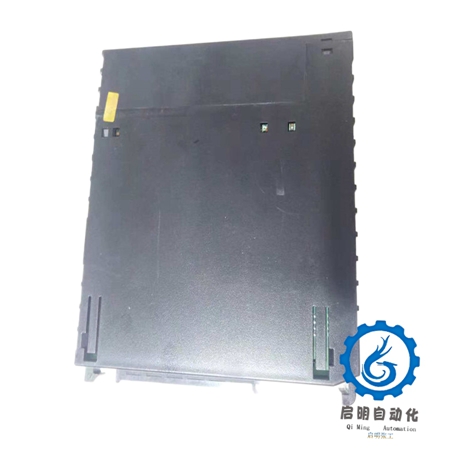

IC694ALG220 | GE RX3i PacSystem 模拟电压输入模块

　　C694ALG220是GE Fanuc公司生产的4通道模拟电压输入模块。它提供四个模拟输入通道，接受-10至+10伏范围内的输入。通过跳线输入端子，单个通道可用于4至20 mA输入。每个通道的转换速度为1毫秒，任何通道的更新速度为4毫秒。该模块可以安装在RX3i PLC系统的任何I/O插槽中。

如果IC694ALG220位于RX3i通用背板中，需要一个隔离的+24 VDC外部电源为模块供电。外部信号源必须通过背板左侧的TB1连接器连接。如果该模块位于扩展底板中，电源提供所需的隔离+24 VDC输出。当电源按预期运行时，模块OK LED将亮起。

模块的所有现场连接都应使用合适等级的绞合屏蔽仪表电缆进行接线。这将最小化容性负载和噪声。防护罩可以连接通讯器或GND。COM连接提供对模拟电路公共端的访问。GND连接提供了对背板(机架接地)的访问。此外，如果电源悬空以限制共模电压，电压源的(-)端可以连接到COM端。

技术条件

频道数量:4个输入

电压范围:-10至+10伏DC

校准:工厂校准

更新速率:4毫秒

输入滤波器响应:17赫兹

功耗:27毫安@+5伏直流和98毫安@+24伏直流隔离
