DS200FSAAG2A 防止高电压冲击损坏电路板上的组件

Description

DS200FSAAG2A技术规格

制造商通用电气公司

系列马克五世

功能零件号DS200FSAAG2A

功能性产品描述场电源栅极放大器板

功能缩写FSAA

标记V系列分组第二组

功能修订A

产品说明

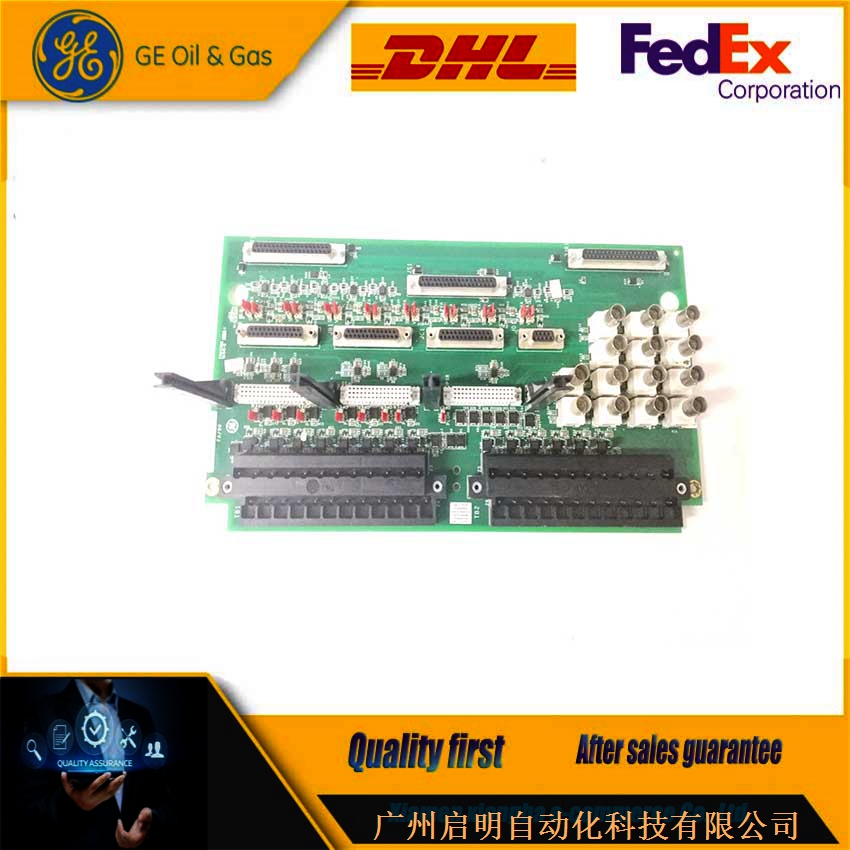

GE现场电源栅极放大器板DS200FSAAG2A具有5个跳线、1个10针连接器和2个保险丝。它还包含多个测试点。GE现场电源栅极放大器板DS200FSAAG2A上的保险丝额定电压为600伏，电流为30安培，可更换。如果您怀疑电路板无法正常工作，在决定更换电路板之前，请检查保险丝并确认一根或两根保险丝熔断。如果电路板上的电流过大，就会发生这种情况。保险丝设计用于保护电路板，防止高电压冲击损坏电路板上的组件和驱动器中的其他组件。应用于DS200FSAAG2A现场电源栅极放大器板组件的两个保险丝均安装在板载保险丝盒上以提供额外保护，并在通用电气原始教学手册材料中被归类为30 A、60 V、快速动作型保险丝。如上所述，DS200FSAAG2A现场电源栅极放大器板的组件中共有五条跳线;这些跳线在通用电气原始教学手册材料中也被指定为Berg型手动可移动跳线，每个跳线都装饰有其自己的JP工厂印刷的命名标签。这些跳线已包含在DS200FSAAG2A现场电源栅极放大器板的组件中，为DS200FSAAG2A板的更大驱动管理员提供NRX选项。

虽然网上确实有DS200FSAAG2A现场电源栅极放大器板的原始工厂印刷说明手册资料，但通过仔细查看DS200FSAAG2A产品编号本身，可以收集到更一般的系列布局和硬件信息。ds 200 FSA ag2a产品编号是由通用电气专门开发的，用于描述Mark V系列产品的一些预期功能。首先，DS200FSAAG2A功能产品编号以DS200标签开头，描述其国内制造地点和普通Mark V系列组件类型。DS200系列标签后面是DS200FSAAG2A产品编号中的FSAA功能缩写，后面是G2系列分组标签;其中将该场门电源放大器板命名为普通涂层印刷电路板和Mark V系列第2组产品分组项目。DS200FSAAG2A产品编号的最后一个A数字让人联想到该产品的单一A级功能修订版。

DS200FSAAG2A常见问题

DS200FSAAG2A有哪种端子连接器?

DS200FSAAG2A有一个10针端子连接器。DS200FSAAG2A上的此连接器标有DS200FSAAG2A上的FPL，位于DS200FSAAG2A的底部。

DS200FSAAG2A上的保险丝是如何标记的?

DS200FSAAG2A上的保险丝标有FU2和FU3。DS200FSAAG2A的保险丝是Limitron快速动作保险丝，DS200FSAAG2A上的保险丝为30安培。
