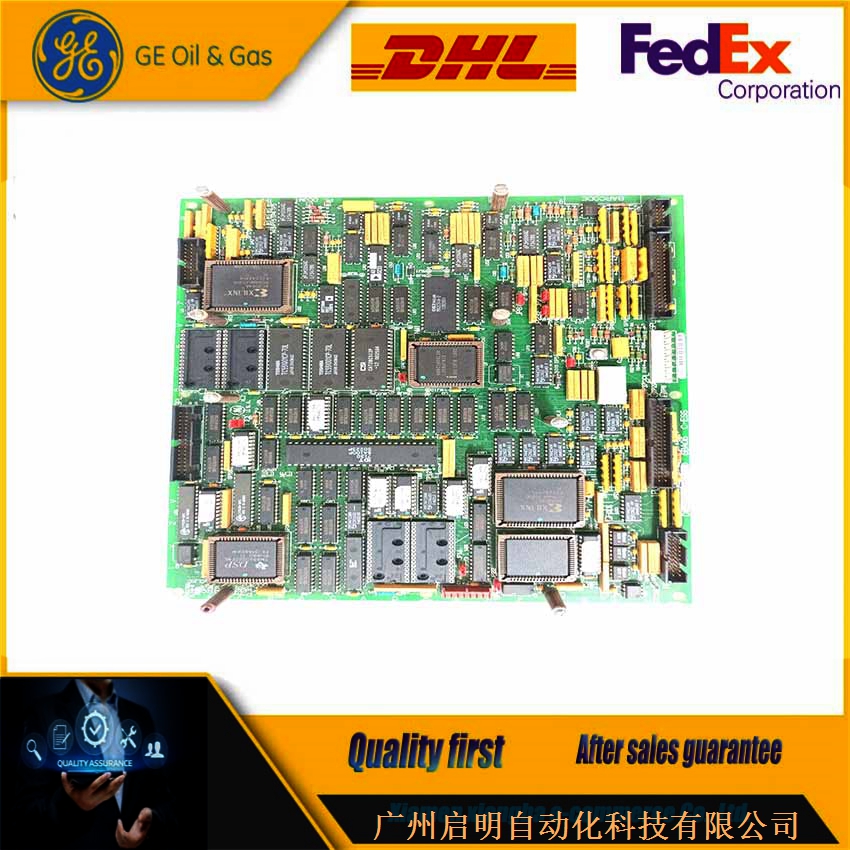

DS200FSAAG1A 不可逆插入式现场供电装置

Description

DS200FSAAG1A技术规格

零件号码DS200FSAAG1A

系列DC2000 DC硬盘

制造商通用电气公司

产品类型单相场电源栅极放大器板

缩写FSAA

工艺规范GEI-100186

可配置硬件数量6跳线(JP1-JP6)

产品说明

GE现场电源放大器板DS200FSAAG1A具有五个跳线、一个10针连接器和两个保险丝。它还包含多个测试点。GE现场电源放大器板DS200FSAAG1A设计用于连接另一个驱动部件。另一个元件上的支座使电路板可以用螺钉固定。主板每个角上的孔与支架对齐，使您能够将螺钉穿过主板。当您拧紧螺丝时，请小心避免因过度拧紧螺丝而损坏主板。板上孔周围的区域有金属表面，有助于保护电路板。

检查跳线在以前的DS200FSAAG1A板上的位置，并在新安装的板上复制这些位置。这样，新板的行为将与前一板的硬件位置相同。将新主板对准支架，用螺丝刀拧紧螺丝。用两只手拧紧螺钉，用一只手将螺丝刀导入螺钉头，另一只手转动螺钉。确保所有四个螺钉均匀地拧紧在支架上。

有两组FSAA板，一组与DS200FSAAG1A型号相关，另一组标记为DS200FSAAG2。两者都是不可逆的，并且与现场电源相关联，但是DS200FSAAG2组仅与不可逆现场电源一起使用，而DS200FSAAG1组与不可逆插入式现场电源一起使用，但是具有在DS200FSAAG2或NRX设置中工作的能力。

DS200FSAAG1A常见问题

DS200FSAAG1A有哪些保险丝?

DS200FSAAG1A有两个Limitron快速动作保险丝。这些保险丝位于DS200FSAAG1A的左侧。DS200FSAAG1A上的每个保险丝都有一个KTK符号，DS200FSAAG1A上的每个保险丝都是30安培的保险丝。这些保险丝设计用于保护高达24安的电场，以及交流MOV。对于超过24 A的磁场，板上的保险丝将保护交流MOV，但需要更大的外部保险丝为磁场供电。

DS200FSAAG1A的端子接头有几个针脚?

DS200FSAAG1A有一个10针端子连接器。DS200FSAAG1A上的该端子连接器标有DS200FSAAG1A上的FPL。

除了FSAA车型上的不可逆插塞(NRP)和不可逆插塞(NRX)功能之外，它们之间还有什么区别吗?

这两种模式之间存在一些差异;例如，FSAA GR1板(如DS200FSAAG1A型号)具有控制四个SCR的相位控制。SCR允许DS200FSAAG1A型号执行封堵操作。DS200FSAAG1A型号上还有跳线，当NRP应用出现过量磁场问题时，该型号可提供NRX功能。DS200FSAAG2型号允许控制SCR P2和N2在其阳极电压为正时自行开启。请注意，虽然DS200FSAAG1A型号可以在NRP和NRX功能下工作，但DS200FSAAG2型号只能在NRX模式下工作。
