DS200FHVAG1ADA 高压门接口卡

Description

产品说明

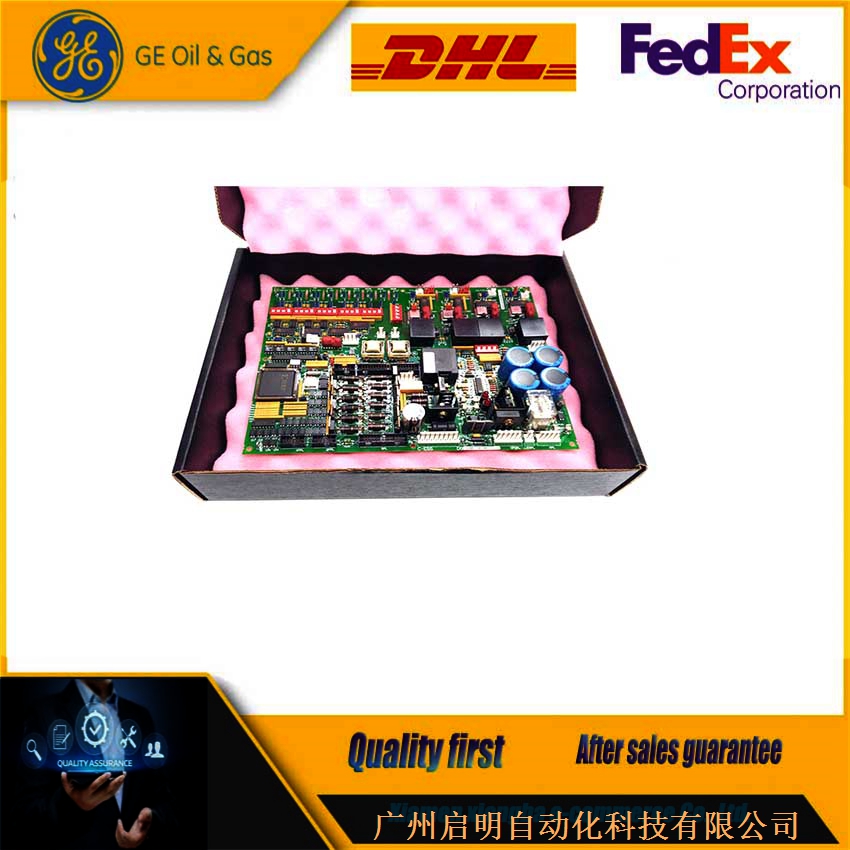

DS200FHVAG1ADA专用板是GE的Mark V Speedtronic涡轮机控制系统的一部分。请注意，这只是我们现有库存中该电路板的一个版本，因此请务必针对您的特定应用订购该电路板的正确版本。最常见的情况是，用与零件ID中所有字母和数字完全匹配的复制品来替换电路板是安全的。

DS200FHVAG1ADA板用作高压栅极接口板。它被用作SCR栅极接口，并为LCI功率转换器提供电池电压监控。Mark V系统中的每个SCR都使用这些板中的一个。该板采用对流冷却，不需要风扇或电源。请注意，DS200FHVAG1ADA具有已知的潜在电击和烧伤危险。在开始任何类型的安装或维护程序之前，请确保您了解所有风险。

DS200FHVAG1ADA包括一个SCR电池状态电路、一个栅极终端电路和一个栅极脉冲变压器。栅极脉冲变压器使用焊接在电路板上的环形电流变压器。此外，还有一个诊断LED，它将提供电桥电源的视觉指示。
