DS200FCGDH1 闸门配电状态卡

Description

DS200FCGDH1技术规格

制造商通用电气公司

系列马克五世

零件号码DS200FCGDH1

功能描述LCI控制和门控卡

功能首字母缩略词FCGD

PCB涂层保形涂层

产品说明

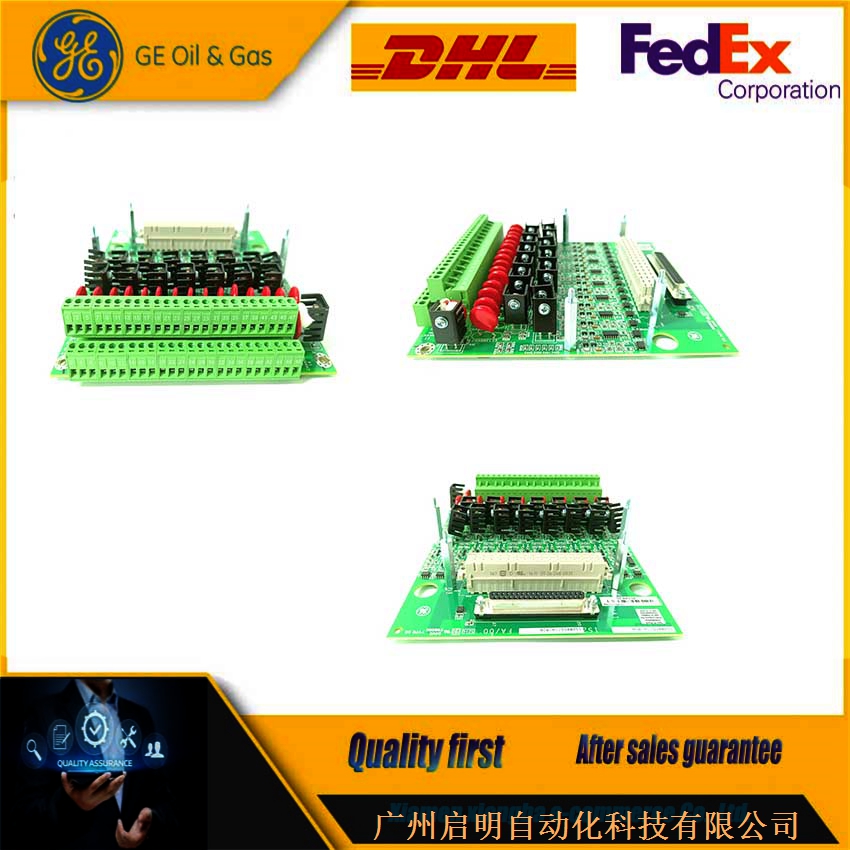

通用电气DS200FCGDH1是一种闸门配电和状态卡。开发用于通用电气的Mark V系列电路板，可以使用通用电气驱动器和激励器上的VME板访问该卡。安装后，该板充当六脉冲相位控制同向电桥的接口介质。关于的信息该板接收数字信号处理卡发出的可控硅触发信号。然后使用VME底板返回这些信号中接收到的反馈和诊断信息。当它与VME系统相互作用时，此板应安装在DSPC所在的VME机架中(数字信号处理卡)。

DS200FCGDH1板传递大量信息。一旦收到数据电路板用于解码和分配每个桥臂所需的单元选通信号。反过来，网桥分支发回一个多路复用的单元状态信号. 反馈信号也传输到该电路板并由其进行缩放。这些信号通过光纤连接到三块FGPA板上被接收。解码反馈后，所有电压、频率和状态信息都被传回DSPC板。当系统心跳正常时，会出现绿色引领IMOK(我没事)板上的指示灯将会亮起。

DS200FCGDH1及其使用的驱动器应符合安装参数。遵循这些原则，事故风险和设备损坏将受到极大限制。有关将板安装和连接到新驱动器的完整指南，请参阅系列手册和设备数据表。Mark V系列的制造商通用电气公司最初为此设备提供技术支持。
