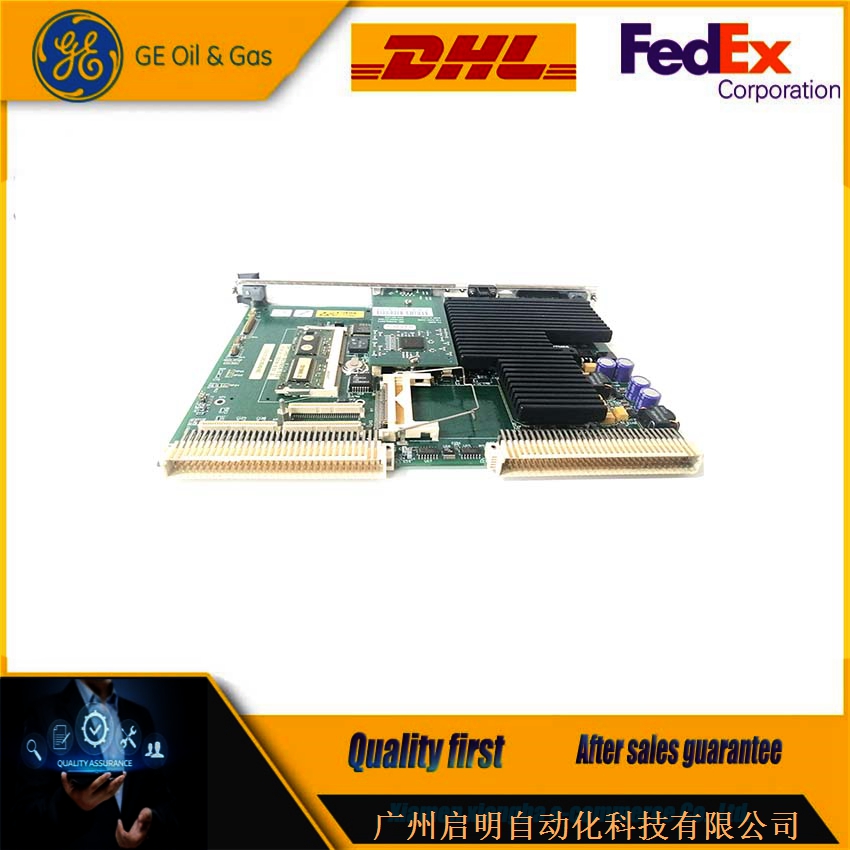

DS200EVIAG1B 通用电气Mark V拾音器接口板

Description

DS200EVIAG1B技术规格

湿度5-95%非冷凝

指导指南GEI-100482

制造商通用电气公司

RTD感应电流10ω铜、120ω镍、200ω铂和100ω铂

浪涌要求设计符合ANSI C37.90.1标准

系列马克五世

零件号码DS200EVIAG1B

产品类型拾音器接口板

产品说明

通用电气为Mark V系列生产的拾音器接口板DS200EVIAG1B。该板设计用于蒸汽和燃气轮机原动机应用。在涡轮发电机应用中，该板可用于各种不常见的工作条件，如过热、超速和失油等条件。该板的更多特性包括气体和蒸汽应用的通用硬件平台、软件实现的容错和直接传感器接口。

DS200EVIAG1B板可用于单模块或三模块冗余(TMR)应用。该板设计用于直接连接发电机和涡轮机设备，如下所示:

电阻温度器件(RTD)

热电偶

磁性速度传感器

振动传感器

伺服和LVDT/遥感

这些接口允许直接监控传感器，从而消除了仪器和传感器带来的成本和潜在可靠性因素。另一个特点是热电偶温度监控，包括未接地和接地RTD和热电偶。热电偶之一及其支持的RTD是具有200铂ωRTD的T型热电偶。
