DS200DPCAG1ADB 位于靠近短板边缘的位置。

Description

产品说明

DS200DPCAG1ADB板用作DC电源连接卡，与Mark V涡轮机控制系统配合使用。这是阿格系统，专为工业蒸汽和燃气轮机的管理和控制而设计。

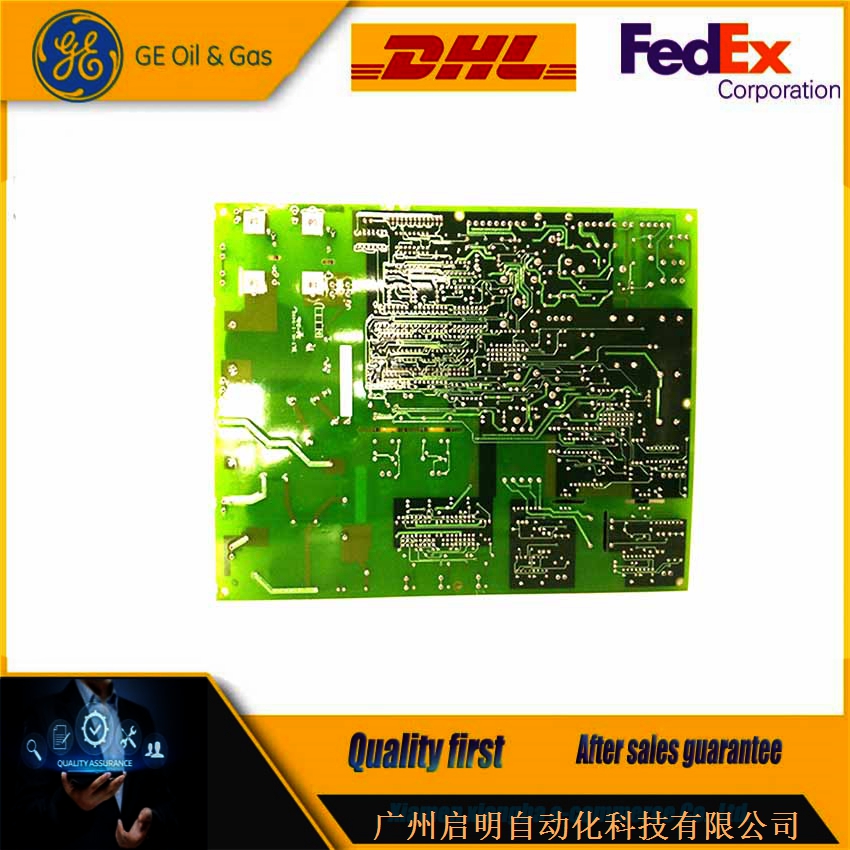

DS200DPCAG1ADB是一个狭长的板，在每个角和长板边缘都经过工厂钻孔。这些孔由导电材料环绕，用于提供安装支持选项。该板标有几个代码，包括接线和位置代码，还带有GE标志。

板上的组件包括几个小型端子板、允许表面布线连接的插入式连接器、一个开关组件、垂直引脚连接器和一个跳线开关。有四个26针连接器用于带状电缆。这些电路向/从驱动器或驱动器内的其他部件传送信号。确保小心处理所有带状电缆，因为电缆上的电线很容易断裂。最佳实践是使用带状电缆末端的塑料连接器而不是带状电缆来移除或插入带状电缆。为此，请握住末端连接器并将其与板连接器对齐。将其压入连接器。拆除时，用手指握住电缆连接器的边缘，轻轻拉动，直到它与电路板断开连接。不要拉动带状电缆。该板还有一个250V保险丝，位于靠近短板边缘的位置。
