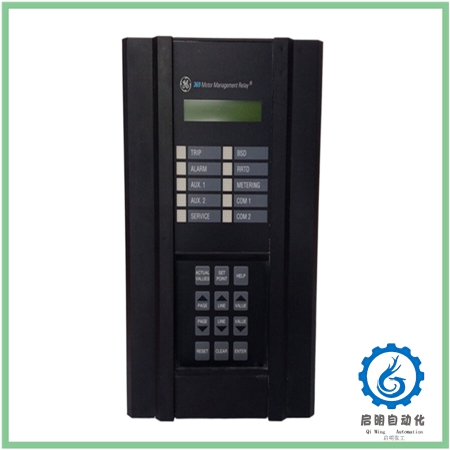

369-LO-0-M-F-E-0-0 GE保护装置详细报告

一、概述

369-LO-0-M-F-E-0-0是GE（通用电气）公司生产的一种电机管理继电器，属于369电机保护系列。该装置主要用于保护和监控三相电机及其机械系统，通过学习和适应电机参数来提供精确的保护功能。

二、技术规格

1. 控制电源

• 直流电压范围：20-60 VDC
• 交流电压范围：20-48 VAC

2. 电气接口

• 可选计量包：提供电压和功率计量功能，支持计量兆瓦时、赫兹、千伏安、千瓦、伏特和功率因数（PF）等参数。
• 可选光纤端口：用于恶劣环境或远程RTD连接，支持Modbus RTU协议，波特率1200至19200。
• 以太网Modbus TCP接口：提供网络连接功能。
• RS232端口：用于连接PC和EnerVista 369软件。
• RS485端口：共三个，均支持Modbus RTU协议。

3. 物理规格

• 尺寸：具体尺寸未详述，但类似型号如369-HI-R-M-F-0-H-E的尺寸为高29.6厘米x宽10.7厘米x长20.5厘米，可作为参考。
• 重量：具体重量未详述，但类似型号的重量在4.5公斤至10磅之间。

三、功能特点

1. 电机参数学习

• 该装置能够“学习”电机的参数，并根据应用进行适应，提供精确的保护。

2. 可选计量功能

• 通过可选计量包，可测量电压、电流、功率等多种电气参数，帮助用户更好地了解电机运行状态。

3. 多种通信接口

• 支持RS232、RS485、以太网Modbus TCP等多种通信协议，便于与上位机或其他设备进行数据交换。

4. 用户可配置

• 用户可以通过前面板键盘或EnerVista 369软件设置和修改保护参数，提高系统的灵活性和适应性。

5. 增强型功能

• 包括增强型电机学习数据、电机启动数据记录、增强型事件记录、用户定义的轮询输入数据、通信丢失跳闸和欠压自动重启等功能。

四、应用场景

369-LO-0-M-F-E-0-0主要应用于需要精确保护和监控三相电机及其机械系统的场景，如工业自动化生产线、电力输配电系统、重型机械设备等。通过对电机的实时监控和保护，可以有效延长电机寿命，提高系统运行的可靠性和安全性。

五、维护方法

1. 定期检查

• 定期检查设备的运行状态，包括电气接口的连接情况、通信状态等。
• 使用EnerVista 369软件监控和分析电机的运行数据，及时发现潜在问题。

2. 清洁保养

• 定期清洁设备外壳和内部接口，防止灰尘和湿气对设备造成损害。
• 检查光纤端口的清洁度，必要时使用精密电子仪器清洗剂进行清洗。

3. 故障处理

• 若设备出现故障，首先根据故障代码进行初步判断，然后按照操作手册中的故障处理流程进行排查和修复。
• 对于无法自行解决的故障，应及时联系设备供应商或专业维修人员进行处理。

六、总结

369-LO-0-M-F-E-0-0 GE保护装置是一款功能强大、灵活可配置的电机管理继电器，通过学习和适应电机参数提供精确的保护功能。其丰富的通信接口和可选计量功能使得用户能够更加方便地监控和维护电机系统。在工业自动化和电力输配电等领域具有广泛的应用前景。
