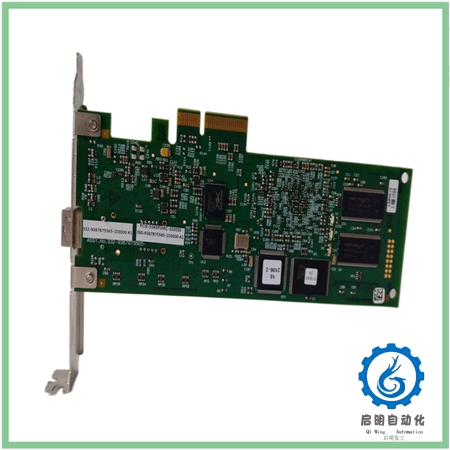

GE PCIE-5565-PIORC PCIE-5565PIORC-100000 350-9367875565-100000 A1

Description

GE PCIE-5565-PIORC PCIE-5565PIORC-100000 350-9367875565-100000 A1

关键环节可以有条件的话用地线围起来，PCB布线完成后，所有缝隙都可以用地线覆盖，但要注意这些覆盖线要短接到具有大接地层的低阻抗耦合器上，这样才能达到良好的效果（注意：需要缝隙的地方要满足爬电距离等条件）。

GE PCIE-5565-PIORC PCIE-5565PIORC-100000 350-9367875565-100000 A1

使用自动布线器进行 PCB 设计很有吸引力。在大多数情况下，自动布线对于纯数字电路(尤其是低频信号和低密度电路)不会带来太大问题。然而，当尝试将布线软件提供的自动布线工具用于模拟、混合信号或高速电路时，可能会出现问题，并可能导致非常严重的电路性能问题。布线需要考虑很多事情，但其中一个比较令人烦恼的问题就是接地方法。如果接地路径从上层开始，则每个设备都通过该层上的连接线连接到地。对于下层的每个设备，接地环路是通过将电路板右侧的通孔连接到上层而形成的。

用户在检查布线图时立即看到的红旗表明存在多个接地环路。此外，较低层的接地环路以水平线连接。这减少了数字开关δi/δt对模拟电路的影响。但应注意的是，这两块双层板在板的较低层都有一个接地平面。这是为了让工程师在排除故障时快速看到布线，通常在设备制造商的演示和评估板上可以找到。然而，更典型的做法是在板的顶层铺设一个接地平面，以减少电磁干扰(EMI)。
