GE DS200TBQCG1AAA 输入/输出I/O终端模块

Description

DS200TBQCG1AAA技术规格

零件号码DS200TBQCG1AAA

系列马克五世

制造商通用电气公司

工艺规范GEH-6153

产品类型RST模拟终端板

功能缩写/缩写TBQC

TBQC连接的数量5;JBR，JFR，泰斯特，JBS和JFS

产品说明

该DS200TBQCG1AAA通用电气印刷电路板是Mark V汽轮机控制系统系列产品，具有正常装配版本，但在所述Mark V系列中具有复杂的预期功能，如前所述。这种DS200TBQCG1AAA印刷电路板在其官方功能描述中被称为模拟输入毫安输入/输出终端模块或简称为模拟输入毫安I/O终端模块，尽管某些边缘通用电气和Mark V系列指导手册材料可能将其功能描述浓缩为阿格RST模拟终端板的功能描述。该DS200TBQCG1AAA印刷电路板(简称PCB)不是为Mark V涡轮机控制系统系列制造的原始模拟输入毫安I/O模块;这将是DS200TBQCG1母印刷电路板缺少这种DS200TBQCG1AAA PCB的三个重要产品版本。

硬件提示和规格

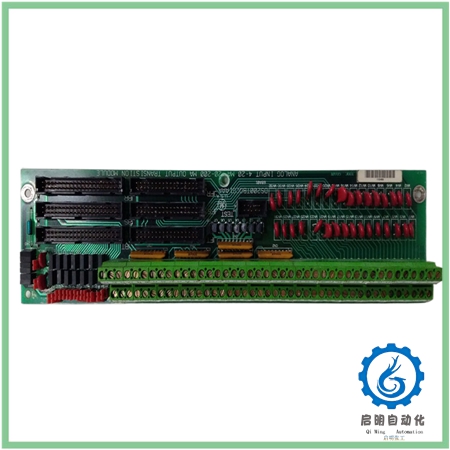

GE RST模拟终端板DS200TBQCG1AAA具有两个端子板。每个模块包含83个信号线端子。GE RST模拟终端板DS200TBQCG1AAA还包含15个跳线、三个40针连接器和三个34针连接器。跳线使服务人员能够修改板的行为，以满足驱动器操作的确切要求。3针跳线很容易从默认位置移动到备用位置。用食指和拇指将跳线从默认位置移除。然后将跳线对准备用引脚，并将跳线压入到位。例如，如果管脚1和2是3管脚跳线的默认位置，则将跳线插入管脚2和3以使用备用位置。DS200TBQCG1AAA单元上的一些跳线仅供工厂使用，不能更改。通常，备用位置仅在工厂用于质量控制测试目的。更换电路板时，首先移动更换电路板上的跳线，使其与有缺陷的电路板上的位置相匹配。跳线并不是DS200TBQCG1AAA模拟输入毫安I/O终端模块内部组件中唯一值得注意的硬件元件。如原始Mark V汽轮机控制系统指导手册文件中所述，DS200TBQCG1AAA印刷电路板在其组件中使用了几种不同的相关Mark V系列连接器类型，包括:

JBR TCQA板输入信号连接器

JFR TCQA板LVDT/拆装位置信号连接器

JBS/T连接器

JFS/T连接器

测试连接器

上述JBR和JFR DS200TBQCG1AAA PCB连接器均根据其在DS200TBQCG1AAA印刷电路板组件中的预期应用和用途进行定义。上面列出的其余三个JBS/T、JFS/T和测试连接器仅附有工厂印刷的术语，用于在该DS200TBQCG1AAA PCB的基础电路板表面上识别它们，因为在DS200TBQCG1AAA印刷电路板和greater Mark V系列自动驱动组件的标准使用过程中，这些特定的连接器通常不会被使用。
