GE IS220PTURH1B 风机特定主I/O跳闸包

Description

涡轮机专用一次I/O跳闸包IS220PTURH1B由制造商GE Energy设计，用于其Mark VI Speedtronic系列。该产品经过特殊装配和功能修订，评级为“B”。
IS220PTURH1B技术规范
制造商GE Energy
Mark VI系列Speedtronic
零件号IS220PTURH1B
功能缩写PTUR
风机特定主I/O跳闸包的功能说明
PCB涂层保形涂层
功能修订1B
产品描述
IS220PTURH1B印刷电路板是由通用电气外壳公司GE Energy开发的PCB，专门用于其Mark VI Speedtronic系列涡轮机控制系统产品。该PTUR缩写印刷电路板可以更明确地定义为涡轮机专用主I/O跳闸包。此I/O Trip Pack被视为修订版PCB，因为它是先前存在的IS220PTURH1印刷电路板的修改版。如IS220PTURH1B板个性化产品编号中的“IS220”系列标签所示；该主输入/输出跳闸包具有一个特殊的组件版本，应支持其修订的性能规范

硬件提示和规格

与任何类似的Mark VI Speedtronic系列印刷电路板一样，这款IS220PTURH1B型I/O Trip Pack标配了一系列对其整体功能特别重要的硬件规格。该主I/O跳闸包已被允许在各种危险场所使用；但仅当与IS200TRPAS1A端子板附件配对时。当配备IS200TRPAS1A端子板组件与PTUR I/O跳闸包一起使用时，必须记住一系列电压规格和最佳实践。对于启动器，IS200TRPAS1A端子板具有电压保护输入，V dc额定电压最低为16 V dc，最大电压容量为140 V dc。与IS220PTURH1B接口的TRPA缩写端子板具有18至140 V dc的紧急停止输入电压范围和-15至15 VDC的额外速度输入电压范围。

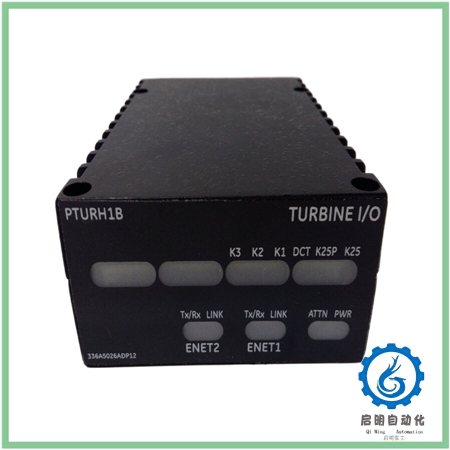

虽然最初为IS220PTURH1B制作的指导材料肯定有助于概述与该主I/O跳闸包相对应的一些兼容接线板，但可以从产品的全面目视检查和IS220PTURLH1B产品编号的完整零件编号分解中收集更多IS220PTURH1B特定信息。对于启动器，IS220PTURH1B I/O Trip Pack的正面立即可见一系列LED指示灯，所有指示灯都印有各种出厂标签，包括涡轮机I/O、K25、K25P、PWR、ENET1、ENET2标签等。该IS220PTURH1B产品的正面还有一个单独的端口，方便地标记为“IR端口”。虽然该产品的正面对其功能的诊断至关重要，但该PTUR缩写模块的背面具有额外的关键硬件组件；包括双以太网端口和用于安装目的的两个螺丝支架。

虽然对IS220PTURH1B的外观检查确实可以了解其基本功能，但通过对个性化IS220PTURH1B产品零件号的细分，可以了解其系列布局和修订历史。IS220PTURH1B产品编号开头的“IS220”标签具有双重功能；将该产品定义为特殊组装版本，以及在弗吉尼亚州塞勒姆工厂生产的通用电气国内产品。

关于IS220PTURH1B的常见问题
什么是保形PCB涂层？

该IS220PTURH1B型号上的保形印刷电路板涂层是一层薄薄的化学应用PCB保护层，应覆盖固定在该型号基础电路板上的每个硬件组件的每个表面。
“IS220”特殊组件究竟需要什么？

而详细介绍IS220PTURH1B板的相关指导手册材料中的漏洞使IS220特殊组装版本不确定；该产品的“Pack”状态很可能包括额外的硬件，这些硬件将该型号提升到典型的组装版本之外。
