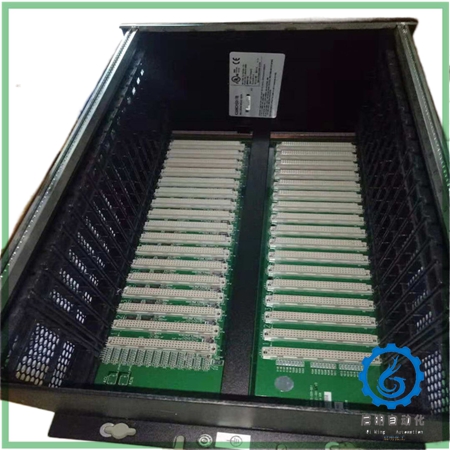

GE IC698CHS017B 机架背板模块

Description

产品说明

IC698CHS017是一个17插槽、前后安装的机架，能够支持90-70系列、VME和RX7i模块。机架背板上的模块连接器间距为0.8英寸(20.3毫米)，与单宽和双宽模块兼容。机架插槽0容纳单元的电源，机架插槽1容纳单元的CPU。所有其他插槽可用于任何模块组合。

IC698CHS017被视为“开放式设备”机架;因此，必须将其安装在至少IP54防护外壳中。该机架高11.15英寸(283毫米)，宽19英寸(483毫米)，深7.5英寸(190毫米)。在机架之间安装风扇需要9英寸(23厘米)的空间。注:如果机架中安装了某些模块，则需要一个冷却风扇，并且每个风扇都是为不同的电源设计的。

寻址模块不需要跳线和DIP开关;相反，机架支持I/O模块的插槽感应。输入/输出模块点参考通过CIMPLICITY机器版逻辑开发人员-PLC软件完成。在菊花链配置中，中断应答信号和总线授权信号自动连接在一起。RX7i交流电源由支持IC698CHS017能够承受更高的电流。机架背板上的J2连接器支持每周期64位的VME传输速度。

RX7i和90-70系列模块有不同的屏蔽接地选项。对于RX7i设备，每个模块的金属面板应牢固地固定在外壳上。对于90-70系列模块，安装时内置接地夹将与外壳接触。要将机架接地，请使用带螺母和星形垫圈的AWG #12 (3.33 mm^2)电线将侧面安装的接地螺柱接地。

技术条件

模块类型:标准机架

安装位置:后面的

插槽数量:15单宽，8双宽

机架插槽大小:0.8英寸

尺寸:11.15 x 19.0 x 7.5英寸(高x宽x深)

电源:插槽0中的RX7i电源
