GE Mark V DS200RTBAG5A

Description

DS200RTBAG5A技术规格

制造商通用电气公司

系列马克五世

零件号码DS200RTBAG5A

功能描述继电器终端卡

功能首字母缩写词RTBA

修订数量1次修订

装配类型正常装配

产品说明

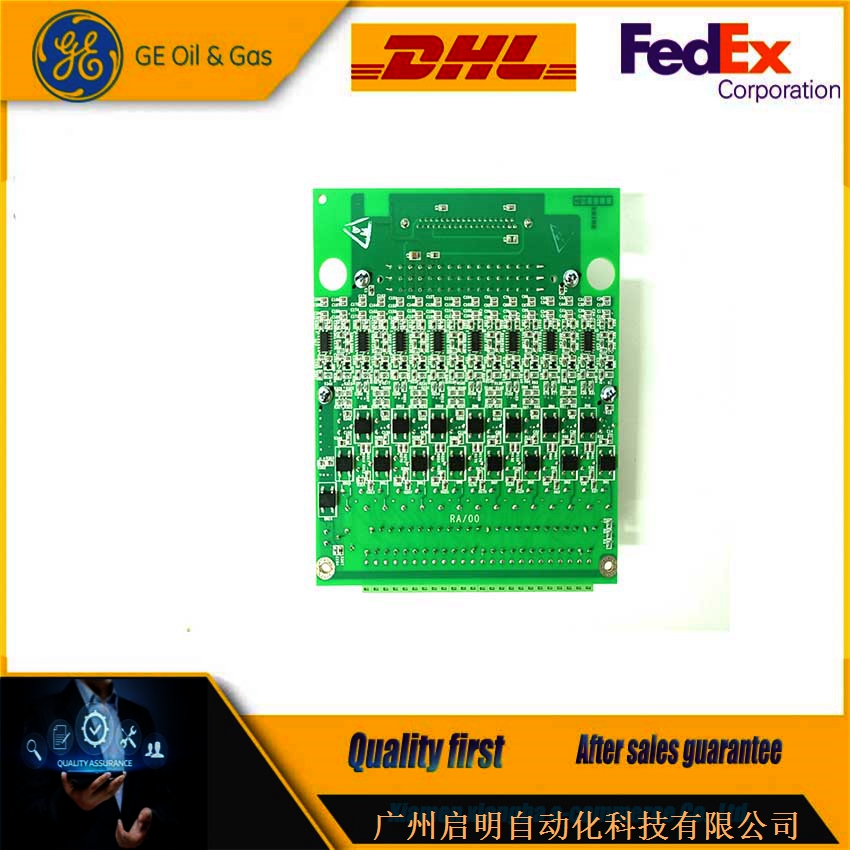

通用电气公司制造的DS200RTBAG5A印刷电路板可更明确地定义为继电器端子板，如DS200RTBAG5A设备的原始说明手册和数据表所示。DS200RTBAG5A继电器端子板虽然拥有Mark V系列组件的正常样式，但另外使用了A级功能产品版本，这改变了它作为为通用电气公司Mark V汽轮机控制系统系列制造的原始继电器端子板的状态。为该Mark V系列制造的原始继电器端子板是DS200RTBAG5母印刷电路板，值得注意的是，其DS200RTBAG5字母数字功能产品编号缺少最后一个数字A。

硬件提示和规格

DS200RTBAG5A继电器端子板是Mark V Speedtronic系列产品，它利用自己特定的硬件组件系列和硬件组件规格来达到其更大的Mark V系列和自动驱动组件的功能状态。GE电力励磁板DS200RTBAG5A是一个安装在Mark V系列驱动柜中的可选板，它具有10个继电器，这些继电器可以直接由导向继电器驱动，也可以由用户远程驱动。DS200RTBAG5A设计安装在驱动器的板柜中，但板通常不安装在板架中。相反，它通常固定在机架下方，用四个螺丝和垫圈固定在四个支架上。支架将DS200RTBAG5A板抬高到机柜上方，以防止该Mark V系列板接触机柜的金属表面。DS200RTBAG5A PCB组件中的可插拔电路使您能够通过连接器C1PL-C5PL和Y9PL-Y37PL接触K27-K29继电器。您可以通过跳线配置电路板，以定义继电器的电源。要将电线连接到其中一个连接器上，按下连接器的固定夹并插入电线。松开夹子，电线就固定住了。要拆下电线，按下夹子并将电线拉出。

在这种高功能DS200RTBAG5A继电器端子板的组件中，总共有七个继电器可用。每个继电器都配有两个C型触点和一个单独的状态指示灯，便于诊断测试。这些状态指示灯的具体应用是发光以指示通电的继电器状态;在DS200RTBAG5A继电器端子板及其Mark V系列自动驱动组件正常运行期间，这些灯应亮起。DS200RTBAG5A PCB组件中的所有上述硬件元件都应受到某种保护，免受本产品所用的普通PCB涂层的影响，该涂层是一层厚厚的印刷电路板保护涂层，根据功能优先级覆盖和保护DS200RTBAG5A PCB外部组件中的各个硬件元件。在最终决定购买这款RTBA缩写继电器端子板之前，必须认识到，DS200RTBAG5A板的原始性能规格和尺寸可能会受到其增加的功能增强产品版本的影响。
