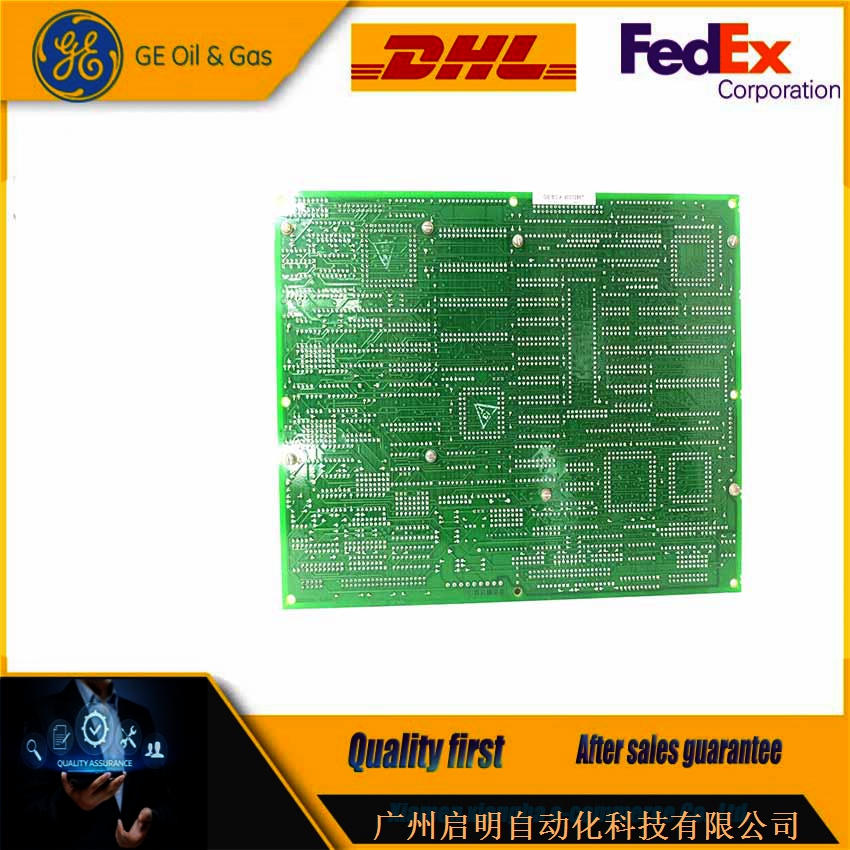

GE Mark V DS200RTBAG3AEB

Description

DS200RTBAG3AEB技术规格

制造商通用电气公司

系列马克五世

零件号码DS200RTBAG3AEB

功能描述继电器端子板

工艺规范GEI-100167

功能首字母缩写词RTBA

PCB涂层普通涂层

修订数量3次修订

向后兼容性前两次修订

标志V系列分组第三组

产品说明

这款DS200RTBAG3AEB印刷电路板最初是为通用电气的Mark V涡轮控制系统系列制造的;通用电气的遗产系列，因为Mark V在最初发布后的几年里停止了生产。TMark V系列，正如您可能从其完整的扩展系列名称中了解到的那样，在流行的风力、蒸汽和燃气轮机自动驱动组件的控制和管理系统中具有特定的应用，并且是利用该公司的专利Speedtronic控制系统技术的最终通用电气产品系列之一，该技术在20世纪60年代末随着Mark I的推出而首次引入。DS200RTBAG3AEB印刷电路板产品更适合简单地描述为继电器端子板;它保留了Mark V系列原始指导手册材料中的官方功能产品描述。虽然这种DS200RTBAG3AEB PCB本身可以定义为继电器端子板，但标志V中最初开发的产品是DS200RTBAG3母印刷电路板，缺少这种DS200RTBAG3AEB PCB的所有三个重要产品版本。

硬件提示和规格

GE电力励磁板DS200RTBAG3AEB是一个安装在传动柜中的可选板，它具有10个继电器，可直接由plot继电器驱动或由用户远程驱动。即使作为Mark V系列选项板，DS200RTBAG3AEB产品也需要自己的一系列功能性硬件元件和元件规格。DS200RTBAG3AEB包含52个端子点，可用于连接控制继电器和驱动信号行为的电线。DS200RTBAG3AEB继电器端子板的组件中共包括七个继电器。DS200RTBAG3AEB产品组件中的上述每个继电器都配有各自的状态指示灯和两个C型触点，并且都标有工厂印刷的术语标签。就DS200RTBAG3AEB印刷电路板组件中的可定制硬件而言，该Mark V汽轮机控制系统系列产品利用了连接到其组件中每个单独继电器的单一硬件配置跳线。附在DS200RTBAG3AEB PCB内部组件中每个继电器上的状态指示灯发光，指示继电器通电状态。重要的是要记住，即使在DS200RTBAG3AEB PCB的greater Mark V汽轮机控制系统系列自动驱动组件断电几分钟后，DS200RTBAG3AEB产品组件中的继电器也可能具有持续的潜在破坏性电压。

如果您需要验证继电器设置是否正确，或者您怀疑变频器或DS200RTBAG3AEB板有问题，可对变频器进行诊断。您可以从控制面板访问诊断程序。键盘上的键使您能够访问诊断程序。诊断程序会提供有关驱动器和所有主板的全面报告。您可能会发现，将报告下载到笔记本电脑上更容易保存、打印或搜索。确定必须更换板后，在断开所有电源之前，不要触摸驱动器中的板或驱动器中的任何组件。驱动器中有高压电流，断开电源后，必须等待5秒钟，让电流离开组件。测试电路板和其他部件是否有电流。在你确定电流消失之前，不要触摸任何东西。一些元件在电路板通电和使用时存储电流。断开DS200RTBAG3AEB继电器端子板后等待，为电流消散提供时间。在对DS200RTBAG3AEB产品做出任何最终购买决定之前，必须认识到其最初推出的性能规格和尺寸受到了三个重要版本的影响，包括A级功能产品版本、E级功能产品版本和B级艺术品配置版本。
