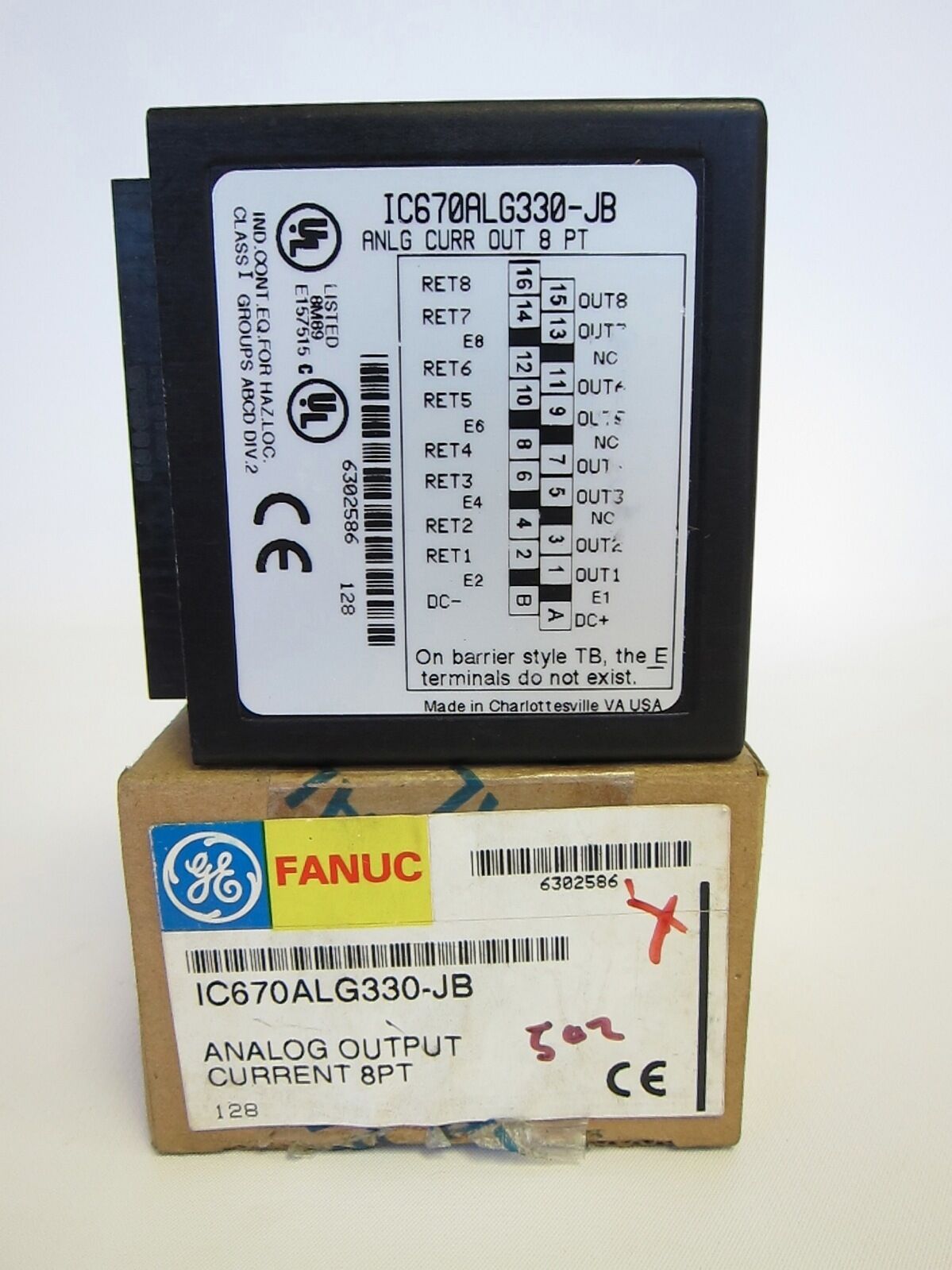

Fanuc GE IC670ALG330-JB 模拟电流源输出模块

说明：IC670ALG330-JB是GE Fanuc现场控制系列的8点模拟电流源输出模块。该模块具有八（8）个单端0-20 mA输出通道，分辨率为16位，通道更新时间为1.5 ms（典型值）。它需要18-30 VDC的外部电源，通常为24 VDC。该模块能够报告欠量程、超量程和开路报警。
IC670ALG330-JB技术规范
制造商GE Fanuc
串联现场控制
接线配置单端
制造商GE Fanuc
零件号IC670ALG330
输出信号，标称0-20 mA
系列现场I/O控制
输出信号，范围0.0-20.48 mA
零件号IC670ALG330
产品类型输出模块
产品描述8点模拟电流源输出模块
信号类型模拟
模拟分辨率0.3125µA/计数，最大分辨率
通道数量八（8）个电流源输出
电流或电压输出电流输出
转换分辨率16位
通道数量8
输出信号范围0-20 mA
输出负载电容2000 pF，最大值
电流范围0至20.48毫安
隔离1500 VAC持续1分钟，250 VAC连续
输出负载电感0.5H，最大值
LED数量1
更新时间1.5 mS，典型值
更新时间1.5毫秒（典型值）
开路输出电流阈值最小1.0 mA，最大3.5 mA
分辨率16位，典型
输出分辨率16位
外部电源18至30 VDC，典型为24 VDC。10%最大波纹
幅值数据大小14位
线性1 LSB分辨率值
BIU电源消耗的电流最大85 mA
电源电压范围18-30 VDC
从外部电源汲取的电流最大为250 mA（所有8个输出均为20 mA）
标称电源电压24 VDC
总线接口单元（BIU）的电流消耗85 mA
从外部电源汲取的电流250 mA
产品生命周期状态已停产/已过时

关于IC670ALG330
IC670ALG330是一种现场控制模块，由GE Fanuc制造。该模块主要具有八（8）个单端模拟输出通道，提供0-20毫安的输出电流信号。该模块内置数模转换器（DAC），转换分辨率为16位，每计数的数字分辨率为0.3125µa。

IC670ALG330需要外部电源来操作模块。适用的电源范围为18-30VDC，标称电源电压为24VDC。该模块设计用于与总线接口单元（BIU）一起操作，BIU电源从外部电源汲取的最大电流为85 mA和250 mA，所有模拟输出通道产生20 mA输出。

IC670ALG330的工作温度范围为0-55摄氏度，对地绝缘额定值为1500伏交流电（持续1分钟），逻辑为250伏交流电（连续）。它的最大输出负载电容为2000pF，最大输出负载电感为0.5Henry。该模块的每个通道的额定更新时间为1.5ms，通常最小开路输出电流阈值为1.0mA，最大为3.5mA。

IC670ALG330输出通道可配置为在BIU重置IC670ALL330模块的情况下保持最后状态；在超时时段已经过去之后，没有从BUI接收到输出数据；背板电源丢失或模块的看门狗计时器已过期。此外，在背板电源丢失和看门狗定时器到期时，保持值的分辨率从16位降低到14位。

GE Fanuc IC670ALG330模块是一个现场控制模块，具有8个模拟输出电流通道。每个模块的通道都是可扩展的，并且可以由用户进行配置。用户可以具体配置缩放参数和输出级别。IC670ALG330模块也可以重置为出厂校准设置，因为模块的闪存存储所有校准数据。输出电流可以在0和20毫安之间的任何地方，具有16位分辨率。IC670ALG330现场控制模块支持的数据类型有位数据类型和字数据类型。

GE Fanuc IC670ALG330现场控制模块具有欠量程、超量程和开路错误等情况的报警功能。该模块只有1个LED指示灯，可以显示模块在稳定发光时正确通电和正常工作；间歇性闪烁且处于断电状态时出现故障，或者在未点亮时出现致命错误。IC670ALG330模块的用途是传输数据。它从BIU或总线接口单元接收工程单位的输出数据，根据用户提供的参数设置和校准对这些数据进行缩放，并最终将这些数据转换为额定为0至约20.48毫安的输出电流。
