GE DS215DMCBG1AZZ03A DS200DMCBG1AED DS200DMCBG1AKG 电路板

　　DS215DMCBG1AZZ03A DS200DMCBG1AED DS200DMCBG1AKG技术规格

制造商通用电气公司

系列马克五世

零件号码DS215DMCBG1AZZ03A

功能描述DMCBG1 & FW

功能首字母缩略词DMCB

PCB涂层正常涂层

功能修订版1A

功能修订版2Z

艺术品修订Z

产品说明

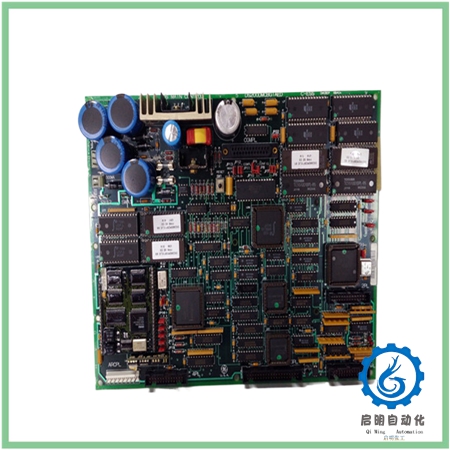

ds 215 DMC BG 1 azz 03 a MK V GE speed tronic驱动板

DS215DMCBG1AZZ03A DS200DMCBG1AED DS200DMCBG1AKG是由通用电气公司制造的电路板组件，用于其MKV Speedtronic系统。MKV是专为控制燃气和蒸汽轮机系统而设计的，虽然MKV板组件不再由原始制造商生产，但它们可以在AX Control作为修复和全面测试的单元找到。DS215DMCBG1AZZ03A是一款驱动板。与类似名称的DS200板相比，它提供了更新的硬件和/或固件。

DS215DMCBG1AZZ03A是一款高密度电路板，其规格如下:

它有五个垂直电缆连接器。这包括四个公接头和一个母接头。

它有三个垂直接头连接器。

它有三个插入式连接器。

它有二十多个跳线开关。

它的左上象限有一个复位开关。

它有LED指示灯。

它有一个感应线圈。

它有TP测试点用于检查电路板电压。

它有超过55个集成电路。这包括振荡芯片、现场可编程门阵列和用于存储数据的EPROM芯片。

它有几个保险丝组件。

它由两块辅助板组成。这包括一块垂直安装的电路板和一块水平安装的电路板。两块板都位于左下角。

DS215DMCBG1AZZ03A使用电阻网络阵列、晶体管和各种电容、二极管和电阻。使用字母、对准标记和凹口标记电路板的两个边缘以进行对准。它钻在板的角上，在板的中心，沿着板的边缘有额外的钻孔。
