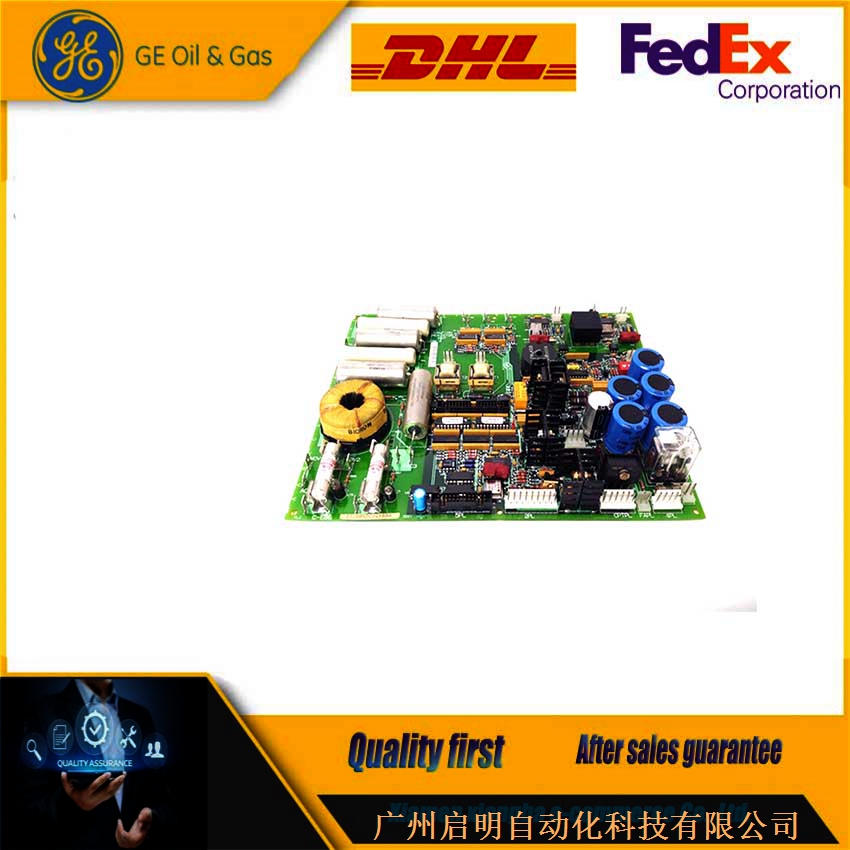

DS200LPPAG1AAA | GE Mark V | 线路保护面板

Description

ds 200 lppg 1 AAA技术规格

零件号码ds 200 lppg 1 AAA

系列马克五世

制造商通用电气公司

工艺规范GEI-100178

产品类型线路保护面板

功能缩写/缩写LPPA

系统输入电压200-600伏交流电

小组修订G1

产品说明

如上所述，ds 200 lpp pg 1 AAA产品是一种印刷电路板，最初用于通用电气现已过时的Mark V涡轮机控制系统系列。ds 200 lpp pg 1 AAA产品所属的Mark V系列已经过时，因为它是一个传统系列，在首次推出后的几年内就停止生产了。虽然ds 200 lpp pg 1 AAA PCB的greater Mark V系列可能作为传统系列存在，但它也是通用电气公司利用该公司在20世纪60年代末首次推出的Speedtronic控制系统专利技术的最终产品系列之一。ds 200 lpp pg 1 AAA印刷电路板(简称PCB)可通过其官方功能产品描述更好地定义为线路保护面板，如上文所附ds 200 lpp pg 1 AAA说明手册中所述。该ds 200 lpp pg 1 AAA PCB不是其功能的原始设计产品，以在标志V内出现;这将是ds 200 lpp pg 1母线路保护面板，缺少ds 200 lpp pg 1 AAA PCB的三个重要产品版本。

硬件提示和规格

与任何Mark V涡轮机控制系统系列产品一样，ds 200 lpp pg 1 AAA PCB组件附带有自己的一系列功能增强硬件组件内含物和规格。GE线路保护板ds 200 lppg 1 AAA具有七个跳线和两个端子板，每个端子板上有三个端子。跳线标识为JP1至JP7。GE线路保护板ds 200 lppg 1 AAA也包含测试点。ds 200 lppg 1 AAA板安装在变频器另一个组件的支座上。连接到电路板的信号线源自另一个部件。幸运的是，在ds 200 lppg 1 AAA板的个性化产品页面中，ds 200 lppg 1 AAA板组件中每个跳线的具体应用和功能已在其原始印刷的指导手册材料中进行了描述。ds 200 lppg 1 AAA板的七个跳线包括:

JP1、JP2和JP3 MOV或交流线路滤波器熔断保险丝指示跳线

JP4和JP7交流或直流侧连接模拟接地电流检测跳线

JP5接地电阻电桥电压应用跳线

JP6 SCR纹波滤波器跳线
