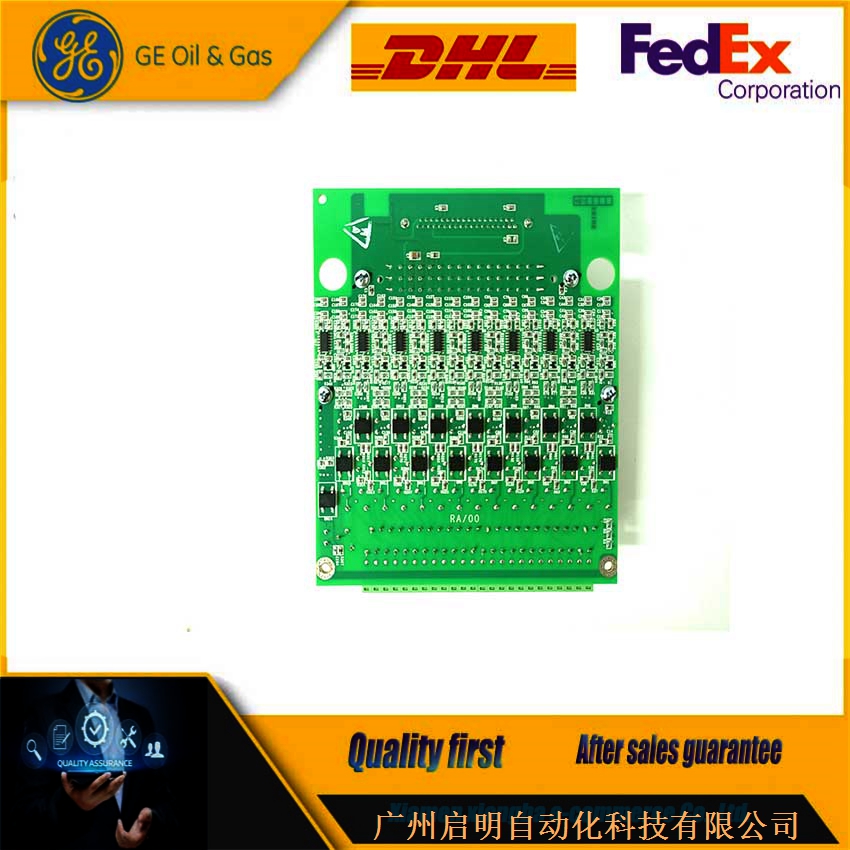

DS200LDCCG1A | GE Mark V | 局域网通信板

Description

DS200LDCCG1A技术规格

设备原产商通用电气

产品系列Mark V Speedtronic

零件号码DS200LDCCG1A

功能首字母缩写词LDCC

修订数量1次修订

装配类型正常装配

测试点8个测试点

产品说明

通用电气DS200LDCCG1A是Mark V系列的基础级控制板。这个板是一个驱动控制和局域网通信委员会(LDCC)。具体来说，它旨在为通用电气公司DIRECTO-MATIC 2000励磁器和驱动器系列提供驱动器和I/O控制。该板的板载功能包括微处理器控制的LAN(局域网)通信、受控驱动和电机处理、操作员界面和完整的驱动复位。DS200LDCCG1A产品所属的Mark V系列在蒸汽、风力和燃气轮机自动驱动组件的控制和管理系统中有特定的应用，并被视为通用电气的传统系列，因为其原始制造商在最初发布后的几年内停止了生产。虽然该DS200LDCCG1A PCB本身可定义为驱动控制和局域网通信板，但Mark V汽轮机控制系统系列中存在的该预期功能的原始产品是DS200LDCCG1母印刷电路板，缺少该DS200LDCCG1A产品的A级功能产品版本。

硬件提示和规格

与此处提供的任何Mark V涡轮机控制系统系列产品一样，DS200LDCCG1A驱动控制/LAN通信板利用其自己的一系列功能-引入硬件组件内含物和规格。四个微处理器位于板上，为DS200LDCCG1A提供全面的I/O和驱动控制。驱动控制处理器(DCP)位于DS200LDCCG1A板上的U1位置。该处理器提供集成的I/O外设，提供定时器和解码器等功能。DS200LDCCG1A器件组件中的第二个处理器是电机控制处理器(MCP)，在电路板上被识别为U21。电机控制电路和I/O(模拟和数字)通信可用于该处理器。U35是的位置共电机处理器. 仅在需要额外处理时使用，这部分工作来执行MCP不能计算的高级数学。DS200LDCCG1A PCB基础电路板上的最后一个处理器是局域网控制处理器在U18位置。五个总线系统(DLAN+、DLAN、Genius、CPL和C-bus)被这个处理器接受。A用户界面系统(程序员)可用于DS200LDCCG1A PCB，附带字母数字键盘;该界面系统允许用户查看和调整系统设置和诊断。
