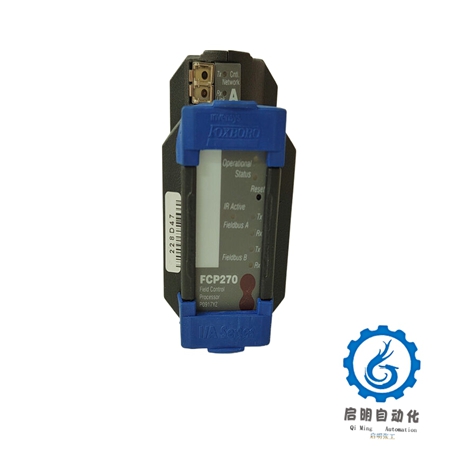

现场控制处理器270是分布式、可选容错的现场安装控制器根据用户定义的控制策略执行过程控制和报警功能。
特征
1. 执行管理、逻辑、定时和顺序与连接的现场总线一起控制模块(FBM)
2.执行数据采集和报警检测和通知,最多支持32个200系列FBM-参考,紧凑型或标准型, 最多支持128个200系列FBM(紧凑型或标准)与现场总线扩展模块100(毫微微100)
最多支持64个100系列FBM
不需要现场总线通信模块
通过连接到MESH控制网络
标准光纤100Mbps以太网
使用坚固耐用的压铸铝外壳
安装在无通风的现场外壳中
可在G3级恶劣环境中工作
是否通过CE认证可现场安装在外壳中
支持2 Mbps或268 Kbps HDLC
现场总线与FBI200同时或FBI100，允许连接到两个200系列
和100系列FBM(影响
支持的每种类型的FBM)。
提供独特的专利容错操作
使用两个控制模块大大提高
相对于其他过程控制器的可靠性
使用通用的控制算法和广泛的
提供控制能力的各种FBM
广泛的工艺应用
支持使用可选的时间同步
来自GPS卫星的外部时间
提供容错的在线图像更新
FCP270而不关闭进程
使用可通过配置的软letterbugs
I/A Series®系统Letterbug配置程序
在掌上电脑上运行
支持I/A系列的自托管模式
软件v8.4-v8.8或Foxboro Evo™Control
Core Services v9.0或更高版本
概述
现场控制处理器270（FCP270）是分布式、可选容错、现场安装控制器模块。FCP270执行监管，逻辑、定时和顺序控制以及连接的现场总线模块。它还执行数据采集和报警检测和通知。FCP270连接到MESH控制网络通过标准光纤100Mbps以太网。FCP270的容错版本包括两个处理器模块。这些模块安装在支持的FCP270中的相邻FCP270插槽用于之间高速通信的底板模块（见图1）。
远程安装
FCP270使Foxboro Evo变平并简化过程自动化系统架构，仅需要现场机柜和工作站以太网交换机。有关的更多信息MESH控制网络架构，参见PSS 21H-7C2 B3。现场安装的FCP270是
高度分布式控制网络，其中控制器与安装的特定工艺装置紧密对齐非常接近其I/O和实际被控制的设备。之间的协调处理单元通过100Mbps的光纤进行以太网。FCP270封装在坚固的压铸件中
铝制外壳，由于其高效设计。FCP270通过CE认证，而且它可以在没有昂贵的特殊设备的情况下安装机柜，以防止电子排放。这个FCP270可安装在G3级严酷环境中环境。增强的可靠性（容错）的独特且获得专利的容错操作FCP270相对于其他过程控制器。的容错版本FCP270由两个模块组成，在并行，具有到MESH的两个以太网连接控制网络。两个FCP270模块，已婚作为容错对，提供连续操作在几乎任何硬件的情况下控制器的发生在该对模块中的一个模块内的故障。两个模块都接收和处理信息同时，故障由检测模块本身。一个重要的方法故障检测是通信的比较模块外部接口处的消息。只有当两者都存在时，消息才会离开控制器控制器同意发送的消息（位表示位匹配）。检测到故障后，自我诊断由两个模块运行以确定哪个模块有缺陷。然后，无缺陷模块假设
在不影响正常系统操作的情况下进行控制。此容错解决方案具有以下主要功能与仅冗余的 没有坏消息发送到字段或应用程序使用控制器数据，因为没有允许消息离开控制器，除非两个模块在消息上逐位匹配正在发送。 辅助控制器与同步主要的一个，它确保到目前为止主控制器发生故障时的数据。 辅助控制器将存在潜在缺陷在任何切换之前检测到，因为它是执行与完全相同的操作主控制器。分路器/组合器容错FCP270模块连接到一对光纤分路器/组合器（见图1）连接到MESH中的以太网交换机。对于每个模块，分路器/组合器对提供单独的以太网的传输/接收光纤连接关1和2。光纤电缆的连接使得分路器/组合器从切换到两个模块，并传递出站流量从主模块到任一交换机。分路器/合路器对安装在一个组件中其固定到FCP270基板。这个分路器/合路器是一种无源设备，不使用电力。增强的通信Foxboro Evo架构使用网格控件具有100Mbps数据通信的网络FCP270和以太网交换机之间.
