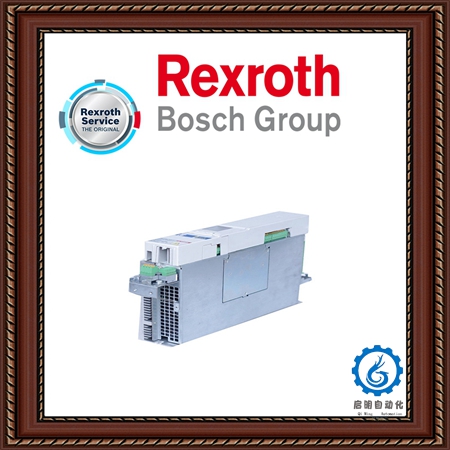

Bosch Rexroth Indramat VT-HACD-2-1X-V0-1-0-0

　　VT-HACD-2-1X-V0-1-0-0数字控制单元由博世力士乐Indramat制造。该装置属于10到19组件系列类别，它没有配备总线接口，以工厂指定的工作电压和工厂指定的电流消耗运行。产品说明

这VT-HACD-2-1X-V0-1-0-0是博世数字控制卡。这是一个带有显示器的基本设备。卡片没有总线连接或阀门输出级。运营商可以使用BODAC软件进行卡编程。该软件不随卡提供。它可以从制造商的网站上免费下载。VT-HACD-2-1X-V0-1-0-0的参数文件可以离线创建。参数文件包含控制卡的块结构。使用BODAC软件创建参数文件。参数文件可以通过串行连接从PC传输到控制卡。VT-HACD-2-1X-V0-1-0-0具有用于串行连接的RS-232串行接口。BODAC软件也可用于诊断。

应用程序的配置和创建非常简单:操作人员只需连接预定义的功能组件。为此不需要任何编程知识的知识。控制卡进来了欧洲卡格式。板载微控制器控制数字处理。微控制器建立链接并实现闭环控制。配置数据、命令值和参数存储在非易失性闪存中。VT-HACD-2-1X-V0-1-0-0的标称工作电压为24伏DC。工作电压的范围是21到30伏DC。控制卡上配有4安培额定保险丝。不得将电磁干扰源(如变频器)布置在控制卡附近。不得在控制卡附近铺设电源电缆。控制电子线路不得铺设在电力电缆附近。到天线、无线电和雷达系统的距离必须至少为1米。
