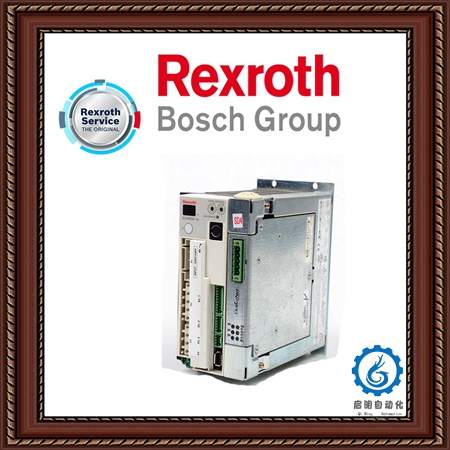

Bosch Rexroth Indramat PPC-P11.1N-N-Q1-NN-NN-FW

PPC-P11.1N-N-Q1-NN-NN-FW是博世力士乐Indramat的运动控制单元，配有紧凑型闪存卡和辅助前面板上的可选接口。其固件应针对每种硬件配置单独订购，并带有适当的FWA类型代码。

产品说明

这Q1-NN-NN-FW是多轴独立的数字化逻辑和运动控制对于电机和机器力士乐 博世。该系统由管理GMP10固件VisualMotion并且设计为直接插入PC的PCI插槽。它的支持卡建立了即插即用功能它可以动态管理电脑内存。对于内存分配，不需要跳线分配。运动控制具有第二个可选接口卡它具有带有效通信端口的数字输入和输出。

这Q1-NN-NN-FW具有32位设置的PC总线连接，频率为33 MHz。它带有可选前面板, 可编程限位开关卡(NSW01)和DAQ03链接环。这硬件逻辑控制具有1位数字7段显示器，I/O支持基于驱动器的紧凑型闪存卡，具有32Mbs的范围和Sercos接口，允许设备有效地管理40个驱动器。这逻辑装置附带2个串行接口端口，有助于软件可选波特率率9600-115200。接口默认波特率为9600。逻辑单元具有附加接口以选项卡开关的形式，通过链环和编码器接口卡改变和管理程序。逻辑控制需要Windows NT4.0;安装VisualMotion 09vRS和VentureCom RTX 4.3.2版时需要SP6运行时环境进行处理。

这Q1-NN-NN-FW附带的标准PC PCI公共汽车增加还有工作。控制单元需要3.3V-+12V供电电压。这环境温度根据DIN 40 040等级，控制单元的温度范围为0°C至45°C(32-113°F)千伏。这环境大气压力必须在860百帕到1080百帕之间进行管理，以便在海拔1500米的高度。
